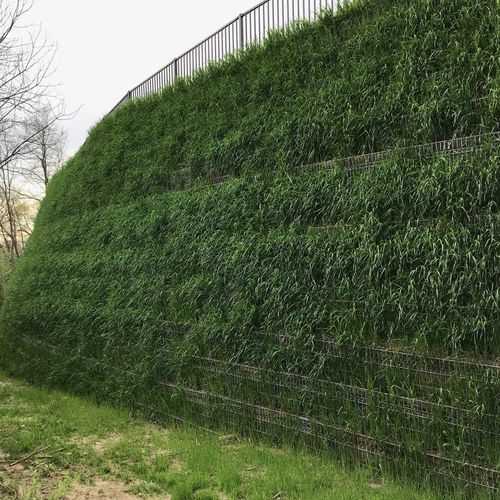

Подпорная стена из армированного грунта SIERRASCAPE®

из гальванизированной сталииз железобетонаячеистая

Обзор

Tensar SierraScape® — это система подпорных стен с проволочными корзинами и механическим соединением, предназначенная для усиления грунта и применения в широком диапазоне проектных и строительных условий. Система сочетает в себе оцинкованные формованные проволочные корзины и одноосную геосетку Tensar (RE500) вместе с компактным набором компонентов для быстрой установки, допуска к осадкам и несущей способности.

Ключевые характеристики продукта

• Три варианта облицовки: облицованные камнем, вегетированные и архитектурные поверхности.
• Система фасада из сварной проволоки с механическим соединением между облицовкой и армированием.
• Более 1,8 млн м² лицевой поверхности стен, установленных по всему миру.

Преимущества

• Адаптируется к различным условиям площадки и требованиям к внешнему виду.
• Улучшенная устойчивость к неравномерной осадке, сейсмическим нагрузкам и значительным внешним нагрузкам за счёт механического соединения корзин и геосетки.
• Упрощённый монтаж с ограниченным количеством компонентов, снижая потребность в специализированном оборудовании и позволяя использовать местные материалы заполняющего грунта.
• Универсальные варианты отделки (вегетированные, уложенный камень, оформленный способом торкретирования или каменная облицовка) для визуальной интеграции с окружением.
• Может применяться для конструкций разгрузки давления и выступать в качестве более экономичной альтернативы железобетонным решениям во многих проектах.

Компоненты системы

• Одноосная геосетка Tensar RE500 (HDPE‑смолы высокой ориентации для сопротивления долговременной деформации при растяжении).
• SierraScape оцинкованные проволочные формы (набор стекаемых проволочных корзин / сварные проволочные фасады).
• Фиксирующий хвостовой элемент (уникальный компонент SierraScape для сохранения выравнивания облицовки).
• Геотекстили и biaxial геосетки Tensar для вариантов с вегетацией поверхности.
• Материалы против эрозии и вспомогательные компоненты.
• Проектная инженерная поддержка и помощь на объекте (доступны поддержка проектирования, деталировка и поддержка строительства).

Характеристики / технические спецификации

• Основное армирование: одноосная геосетка Tensar RE500 — высокая прочность на растяжение в главном направлении; открытая ячеистая структура для сцепления с природным заполнителем.
• Фасад: оцинкованные сварные проволочные формы, заполняемые местным или привозным камнем при выполнении каменного фасада; возможны также вегетированные или архитектурные облицовки.
• Механическое соединение: запатентованное соединение между корзинами и геосеткой для улучшения поведения при осадках и сейсмических воздействиях.
• Монтаж: стекаемые сварные проволочные формы, совместимые с обычными насыпными материалами или грунтами на месте; требуется минимальное количество специализированной рабочей силы и оборудования.
• Области применения: подпорные стены и откосы, конструкции для разгрузки давления, демонтаж/замена и проекты расширения объектов.
