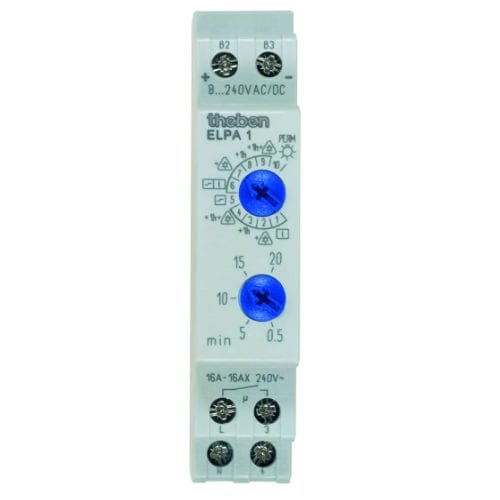

Аналоговый выключатель с часовым механизмом ELPA 1

на DIN-рейке

Лестничный выключатель времени, электронный Переключение с нулевым кроссом для релейно-сберегающей коммутации и высокой нагрузки на лампы Многофункциональное устройство с 10 доступными функциями, настраиваемыми на передней панели устройства Дополнительный электрически изолированный многовольтовый вход для AC/DC 8...240 В, например, для домофонов Предварительное предупреждение об отключении (две двойные вспышки) в соответствии с DIN 18015-2 для предотвращения внезапного наступления темноты Расширенная функция активируется длительным нажатием кнопки Немедленное вторичное включение (выключатель лестничного освещения) или преждевременное выключение (импульсный выключатель с задержкой выключения) Постоянный выключатель Электронная импульсная лампа Расположение клемм такое же, как у ELPA 8 Чрезвычайно точный Кнопочный ввод с электронной защитой от перегрузки Автоматическое определение 3 или 4 проводников (4 проводника с подключением для напольного освещения, 3 проводника больше не допускаются для новых систем) Рабочее напряжение - 230 В переменного тока Частота - 50 - 60 Гц Ширина - 1 модуль Тип установки - DIN-рейка Потребление в режиме ожидания - ~0,3 Вт Потеря мощности макс. - 1 W Нагрузка на лампу накаливания - 100 мА Время установочного диапазона - 0,5 - 20 мин Тип подключения - 3-/4-проводники 3/4-проводники - Автоматически Вторичное включение - Однократно Рабочий цикл в процентах - 100 Тип контакта - нормально разомкнутый контакт Ширина открытия - < 3 мм (µ) Коммутационный выход - Непотенциальный (230 В) Нагрузка лампы накаливания/галогенной лампы - 2600 Вт Нагрузка люминесцентной лампы (обычная) цепь опережения - 2600 ВА Нагрузка люминесцентной лампы (обычная) с параллельной коррекцией - 1300 ВА 130 мкФ Светодиодная лампа 8 Вт - 600 Вт Нагрузка люминесцентной лампы (электронный балласт) - 1100 Вт Нагрузка люминесцентной лампы (обычной) с последовательной коррекцией - 2600 ВА Нагрузка люминесцентной лампы (обычной) без коррекции - 2600 ВА
