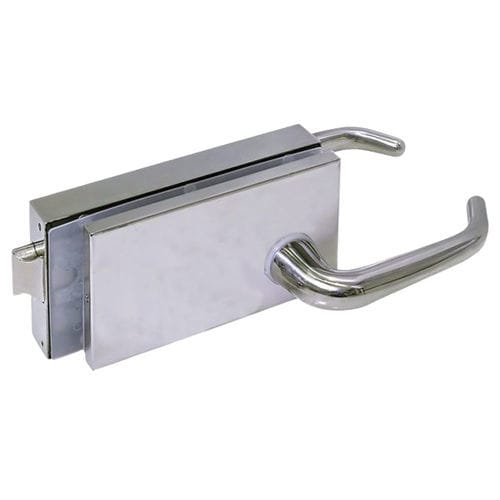

Механический врезной замок 1703

с ручкойдверноймноготочечный

Описание
JANO – Горизонтальный замок для дверей в рамке с наличником или без него. Предназначен для фурнитуры ограждающих конструкций и стеклянных проектов. Доступен в нескольких вариантах в зависимости от типа защёлки и аксессуаров (ручки, кнопки, цилиндр).

ОБЩИЕ ХАРАКТЕРИСТИКИ

• Горизонтальный замок для дверей в рамке с наличником или без
• Пластины зажима стекла из алюминиевого сплава методом литья под давлением с эпоксидным покрытием
• Крепёж из нержавеющей стали A2
• Фасадные планки из нержавеющей стали AISI 304
• Декоративные крышки из нержавеющей стали AISI 316
• Ручки и кнопки из нержавеющей стали AISI 316
• Уплотнения зажима стекла из материала PE
• Цилиндр европейского профиля мультипозиционный безопасности
• Защёлка реверсивная, приводимая в действие ключом, ход защёлки 12 мм; ход защёлки при приводе ключом 23 мм
• Рычаг с двумя поворотами ключа и антисрезовой обработкой, ход рычага 20 мм
• Вход цилиндра 60 мм
• Сертифицировано по стандарту UNE-EN 1935:2002/AC:2004, Класс 7 / 200 000 циклов
• Сертифицировано по стандарту UNE-EN 1670:2007/AC:2008, Класс 5 (максимальная стойкость к коррозии)

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

• Отделка: полированная нержавеющая сталь – сатинированная нержавеющая сталь
• Рекомендуемая толщина стекла: 10 мм

ОПЦИИ ПОД ЗАКАЗ

• Электролитические отделки
• Цвета по каталогу RAL

ДОСТУПНЫЕ ВАРИАНТЫ

• 1700 – Личинка-шток цилиндра - рамка с наличником
• 1701 – Личинка-шток цилиндра и ручки - рамка с наличником
• 1702 – Личинка-шток цилиндра и кнопки 001R – рамка с наличником
• 1702/1 – Личинка-шток цилиндра и фиксированные кнопки 002R – рамка с наличником
• 1703 – Защёлка с ручками - рамка с наличником
• 1704 – Защёлка с кнопками 001R – рамка с наличником
• 1705 – Личинка-шток цилиндра - рамка без наличника
• 1706 – Личинка-шток цилиндра и ручки – рамка без наличника
• 1707 – Личинка-шток цилиндра и фиксированные кнопки 002R – рамка без наличника
• 1708 – Защёлка с ручками – рамка без наличника
• 1709 – Защёлка с кнопками 001R – рамка без наличника

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Включает технические чертежи и шаблоны обработки для стекла, а также документацию с инструкциями по установке для фиксированных и подвижных кнопок.

ХАРАКТЕРИСТИКИ / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

• Материалы: алюминиевая сплавная (пластины зажима), нержавеющая сталь A2 (крепёж), AISI 304 (фасады), AISI 316 (декоративные крышки, ручки и кнопки)
• Уплотнения зажима: материал PE
• Цилиндр: европейский профиль мультипозиционный безопасности; вход цилиндра 60 мм
• Защёлка: реверсивная; выходы 12 мм / 23 мм в зависимости от привода
• Рычаг: два оборота ключа, антисрезовая обработка; выход рычага 20 мм
• Нормы и сертификаты: UNE-EN 1935:2002/AC:2004 (Класс 7 / 200 000 циклов), UNE-EN 1670:2007/AC:2008 (Класс 5 устойчивость к коррозии)
• Подходящая толщина стекла: 10 мм
• Стандартные отделки: полированная и сатинированная нержавеющая сталь; опции под заказ: электролитические и цвета RAL
