ДЛЯ ПОВТОРНОГО НАГРЕВАНИЯ ВОЗДУШНЫХ ПОТОКОВ В ПРЯМОУГОЛЬНЫХ ВОЗДУХОВОДАХ

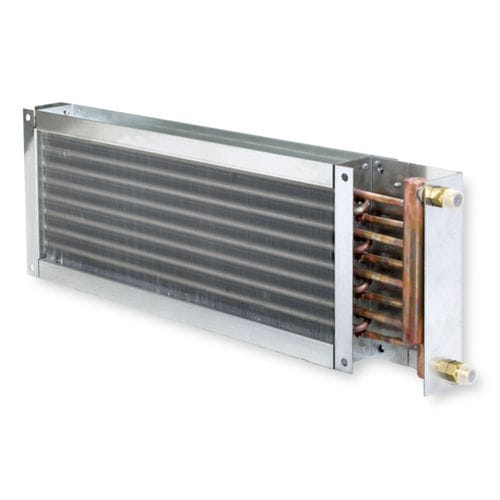

Прямоугольный водяной теплообменник для подогрева воздушных потоков, подходит для клеммных блоков VAV Тип TVR, TZ-Silenzio, TVJ или TVT, а также механические самоходные контроллеры CAV Тип EN
Для горячей воды до 100 °C
Горизонтальное подключение воды
Медные трубы, расположенные в два ряда, с алюминиевыми ребрами
Максимальное рабочее давление со стороны воды - 16 бар
Утечка воздуха из корпуса согласно EN 15727, до класса D
Приложение
Тип теплообменника горячей воды WT для подогрева воздушного потока в прямоугольном воздуховоде
Для терминалов ВАВ TZ-Silenzio, TVZ, TVJ и TVT, а также для контроллеров CAV EN
Для горячей воды до 100 °C
Номинальные размеры
125, 160, 200, 250, 315, 400 для TZ-Silenzio и TVZ
43 номинальных размера от 200 x 100 до 1000 x 1000 для TVJ, TVT и EN
Детали и характеристики
готовый к установке теплообменник
Медные трубы, расположенные в два ряда
Конструктивные особенности
Прямоугольный корпус
Фланцы на обоих концах для подключения к воздуховоду
Максимальное рабочее давление со стороны воды - 16 бар
Горизонтальное подключение воды
Подключение воды с внешней резьбой
Материалы и поверхности
Корпус изготовлен из оцинкованной листовой стали
Медные трубы
Алюминиевые ребра
Стандарты и руководства
Утечка воздуха из корпуса согласно EN 15727, класс D (H ≤ 400 мм, класс C)
Техническое обслуживание
Необслуживаемые, так как конструкция и материалы не подвержены износу
---
