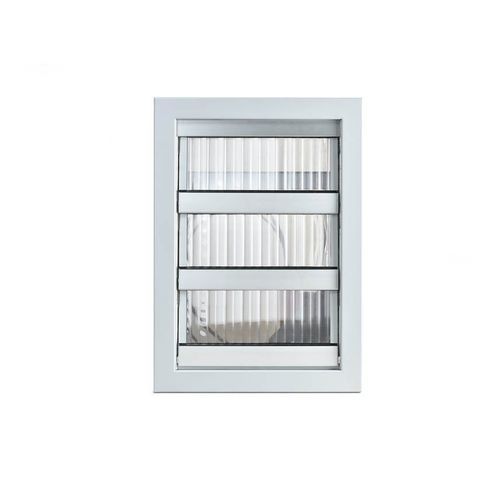

Жалюзи дымо- и теплоотвода CDH-F предназначены как для ежедневной вентиляции, так и для отвода дыма в случае пожара. Ламели жалюзи могут открываться и закрываться с помощью электропривода. Жалюзи дымо- и теплоотвода CDH-F оснащены ламелями, которые могут перемещаться с помощью электропривода. Ламели состоят из анодированных алюминиевых профилей и вставки, установленной между профилями и защищенной уплотнителем остекления. Ламели типа S состоят из листов поликарбоната толщиной 20 мм. Ламели типа A состоят из минеральной ваты толщиной 20 мм внутри и алюминиевого листа снаружи. Лувр имеет алюминиевую раму, окрашенную порошковым методом в цвет RAL9006. Дымо- и теплоотводящие жалюзи типа CDH-F-L оснащены измерительным устройством и проволочной сеткой. Жалюзи этого типа также оснащены датчиком перепада давления с медными трубками ø6. Электроприводы Belimo открывают/закрывают ламели и обеспечивают желаемый расход воздуха путем регулировки положения ламелей. Источник питания - 24 В переменного/постоянного тока или 230 В переменного тока. При потере электропитания ламели жалюзи открываются, если в жалюзи дымоудаления и теплоудаления CDH-F используется привод с возвратной пружиной. Технические данные жалюзи дымоудаления и теплоотвода CDH-F приведены ниже;
Класс ветровой нагрузки; WL 1500.
Класс надежности; Re1000.
Низкая температура окружающей среды; T(-15).
Класс воздействия тепла; B300.
Теплопроводность; 2,5 Вт/(м2К).
Значение звукопоглощения для полностью закрытых жалюзи R'w = 20 дБ.
Подвижные ламели
напряжение питания 24 В AC/DC или 230 В AC
Профилированные ламели из анодированного алюминия
Открытие/закрытие и желаемый расход воздуха с помощью электропривода
---
