Программное обеспечение для разработки P&ID

технологического процесса и КИПиА (P&ID)для бетонной конструкции

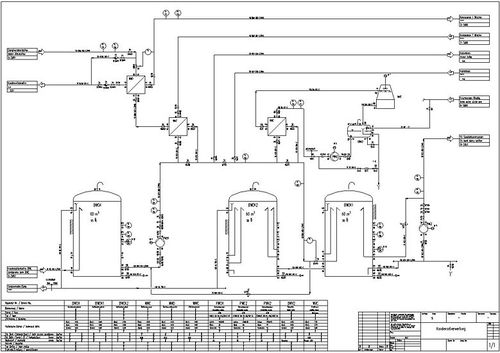

С помощью этого модуля схем вы сможете быстро и легко создавать блок-схемы, технологические и P&ID-схемы в соответствии с EN ISO 10628 (ранее DIN 28004). Широкие функциональные возможности, включая автоматическую разбивку трубопроводов, проверку диаметров, автоматическую нумерацию деталей, проверку на дублирование ввода наименований и т. д., значительно облегчат вашу работу. Можно использовать базу данных, но это не обязательно, так как все данные хранятся в файле MicroStation Design (DGN). Маркировка в соответствии с общей системой маркировки / KKS встроена в систему P&ID. Менеджер отчетов, доступный в качестве дополнительного модуля, позволяет создавать произвольно определяемые ведомости материалов и экспортировать их, например, в Excel. Вы указываете, какая информация в информационном диалоге TRICAD MS должна быть оценена для каждого компонента. Основные возможности: Дополнительная интеграция с базой данных Блок-схемы, технологические схемы и P&ID-схемы в соответствии с EN ISO 10628 Процедуры проверки Ведомость количества для всех трубопроводов и компонентов Функция редактирования Перекрестные ссылки для работы между листами
