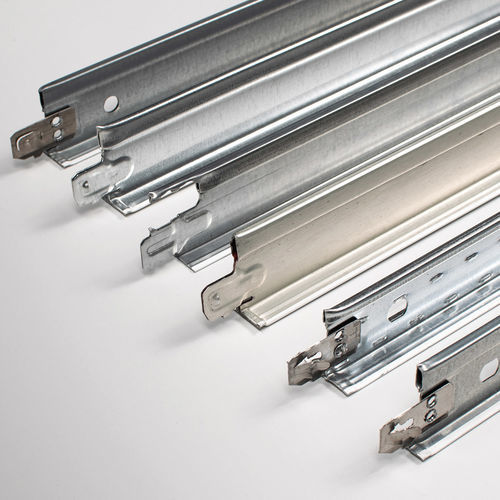

Конструкция для потолка из гальванизированной стали STRUTTURA A T

для внутреннего применениямодульнаяЕврокласс A1

Обзор
T-структуры для модульных подвесных потолков являются ключевым продуктом ассортимента и доступны в нескольких исполнениях, включая сейсмостойкие и демонтируемые системы подвеса. Продукция имеет маркировку CE в соответствии с EN 13964 и сопровождается Декларацией о показателях (DoP), в которой указаны показатели, такие как реакция на огонь (EN 13501-1), выделение опасных веществ, толщина, нагрузка, предел текучести, долговечность и класс прогиба. В комбинации с подходящими каменно-волоконными или волокнистыми панелями система может достигать огнестойкости REI120 (EN 13501-2). Продукты сопоставлены с кредитами LEED в сотрудничестве с TUV Italy.

Freccia

• Нахлестной профиль с крюком "riportato" для T24 и T15, предназначен для модулей метрической (мм) и дюймовой (inch) системы.
• Профиль может собираться и демонтироваться без повреждения нержавеющего крюка "riportato".
• Стандартное производство — горячее цинкование по EN 10346; иные стали по EN 10152 и EN 10169-1. Допуски и толщины проверяются в соответствии с EN 10143 / EN 10131 при необходимости.

Технические характеристики (Freccia)
Материал конструкции: оцинкованная сталь DX51D+Z100 MAC
Материал покрытия: окрашенная/оцинкованная сталь DX51D+Z100 MAC
Материал крюка: нержавеющая сталь
Соединение между профилями: несущий: прессованный крюк "freccia"; вторичные: клипсовый крюк
Цвет покрытия: предлак. белый DONN-WHITE; серебро / черный; зеркальный алюминий
Вес конструкции: ок. 1 Kg/m²
Средняя несущая способность: 52,3 N
Реакция на огонь: класс A1
Органическое покрытие: полиэфирная краска 25 μm
Прочность на разрыв: 281 N/mm²
Долговечность: класс B
Класс прогиба: 1 (UNO) T24; 2 (DUE) T15
Упаковка: картонная коробка с пластиковой обвязкой
Класс воздействия: A

X Seismic

• Нахлестной профиль с антисейсмическим крюком "riportato" для T24 и T15.
• Основная особенность: нержавеющий крюк для простой сборки и надежной фиксации при сейсмических нагрузках.
• Стандартное производство — горячее цинкование по EN 10346; другие стали по EN 10152 и EN 10169-1. Допуски и толщины проверяются согласно EN 10143 / EN 10131 при необходимости.

Технические характеристики (X Seismic)
Материал конструкции: оцинкованная сталь DX51D+Z100 MAC
Материал покрытия: окрашенная/оцинкованная сталь DX51D+Z100 MAC
Материал крюка: нержавеющая сталь
Соединение между профилями: несущий: профильный "ricavato" крюк; вторичный: "riportato" крюк
Цвет покрытия: предлак. белый DONN-WHITE; серебро / черный; зеркальный алюминий
Вес конструкции: ок. 1 Kg/m²
Средняя несущая способность: 52,3 N
Реакция на огонь: класс A1
Органическое покрытие: полиэфирная краска 25 μm
Прочность на разрыв: 281 N/mm²
Долговечность: класс B
Класс прогиба: 1 (UNO) T24; 2 (DUE) T15
Упаковка: картонная коробка с пластиковой обвязкой
Класс воздействия: A

Classic Line

• Нахлестной профиль с крюком "ricavato" для T24 и T15; Classic Line с усиленным крюком для прочности и стойкости.
• Доступны варианты из стали и алюминия (алюминий: сплав 3000H64; доступны варианты с предлакировкой).
• Стандартное производство — горячее цинкование по EN 10346; другие стали по EN 10152 и EN 10169-1. Допуски и толщины проверяются согласно EN 10143 / EN 10131 при необходимости.

Технические характеристики (Classic Line)
Материал конструкции: оцинкованная сталь DX51D+Z100 MAC; алюминий (сплав 3000H64)
Материал покрытия: окрашенная/оцинкованная сталь DX51D+Z100 MAC; предлак. алюминий (сплав 3000H64)
Соединение между профилями: несущий: "ricavato" крюк; вторичный: клипсовый крюк
Цвет покрытия: предлак. белый DONN-WHITE; серебро / черный; зеркальный алюминий
Вес конструкции: ок. 1 Kg/m²
Средняя несущая способность: 52,3 N
Реакция на огонь: класс A1
Органическое покрытие: полиэфирная краска 25 μm
Прочность на разрыв: 281 N/mm²
Долговечность: класс B
Класс прогиба: 1 (UNO) T24; 2 (DUE) T15
Упаковка: картонная коробка с пластиковой обвязкой
Класс воздействия: A

Baionetta

• Стыкуемый профиль с крюком "ricavato" для T24, с усиленной пуговицей (boss) для большей прочности.
• Разработан для метрических и имперских модулей.
• Стандартное производство — горячее цинкование по EN 10346; другие стали по EN 10152 и EN 10169-1. Допуски и толщины проверяются согласно EN 10143 / EN 10131 при необходимости.

Технические характеристики (Baionetta)
Материал конструкции: оцинкованная сталь DX51D+Z100 MAC
Материал покрытия: предлак. сталь DX51D+Z100 MAC
Материал крюка: "ricavato" крюк (несущий и вторичный baionetta "ricavato")
Цвет покрытия: предлак. белый DONN-WHITE; серебро / черный; зеркальный алюминий
Вес конструкции: ок. 1 Kg/m²
Средняя несущая способность: 52,3 N
Реакция на огонь: класс A1
Органическое покрытие: полиэфирная краска 25 μm
Прочность на разрыв: 281 N/mm²
Долговечность: класс B
Класс прогиба: 1 (UNO) T24; 2 (DUE) T15
Упаковка: картонная коробка с пластиковой обвязкой
Класс воздействия: A

Характеристики / технические спецификации

• Маркировка CE согласно EN 13964; Декларация о показателях (DoP) доступна.
• Огнестойкость: REI120 достижимо в сочетании с подходящими заполняющими панелями (EN 13501-2).
• Материалы конструкции: оцинкованная сталь DX51D+Z100 MAC; варианты из окрашенной стали и алюминия (сплав 3000H64) где указано.
• Материалы крюков: нержавеющая сталь для сейсмических/riportato функций; "ricavato" крюки для классических несущих соединений.
• Покрытие: предлак. белый DONN-WHITE; серебро; черный; зеркальный алюминий; полиэфирная краска 25 μm.
• Вес: ок. 1 Kg/m².
• Средняя несущая способность: 52,3 N.
• Прочность на разрыв: 281 N/mm².
• Долговечность: класс B.
• Реакция на огонь: класс A1.
• Класс прогиба: 1 (T24) и 2 (T15).
• Упаковка: картонная коробка с пластиковой обвязкой.
• Класс воздействия: A.
