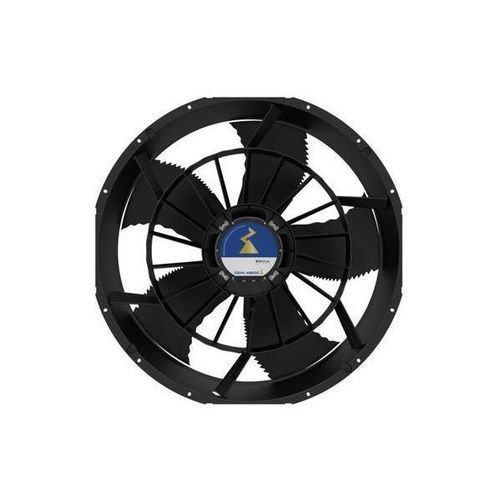

Осевой вентилятор ZAPLUS

канальныйпереноснойпромышленный

Обзор
Корпус ZAplus (номинальные диаметры 450–1 000 мм) — это литой пластиковый корпус‑насадка, разработанный с использованием CFD для оптимизации воздушного потока и акустики. Система сочетает полную геометрию насадки с биомиметическими лопатками FE2owlet/FE3owlet, интегрированными направляющими лопатками и коротким диффузором на стороне давления для повышения напора и снижения шума. ZAplus может устанавливаться в существующие системы в качестве ретрофита для увеличения подачи воздуха и снижения эксплуатационных затрат при минимальных шумовых выбросах.

Техническое описание продукта
ZAplus — модульная система корпуса, включающая оптимизированную полную насадку с направляющими лопатками, подвеску двигателя и короткий диффузор; доступен опциональный высокопроизводительный диффузор (ZAplus+). Корпус изготавливается литьём пластика; насадка — из композитного высокопрочного материала. Совместимые проектировки лопаток: биомиметические FE2owlet и FE3owlet. Модули доступны с технологией AC или ECblue (внешний ротор с интегрированным контроллером) и обеспечивают полностью регулируемый по скорости воздушный поток для промышленного ОВК, холодильной техники, системной и энергетической техники.

Свойства и особенности

• Инженерно разработанная система вентиляции с оптимизированной геометрией насадки
• Низкие эксплуатационные расходы за счёт аэродинамической оптимизации и тихого биомиметического профиля лопаток
• Полная регулировка скорости воздушного потока для высокой гибкости эксплуатации
• Коррозионно‑стойкая насадка из композитного высокопрочного материала
• Плавная работа и длительный срок службы благодаря двухуровневому динамическому балансированию
• Повышенная пропускная способность воздуха с опциональным высокопроизводительным диффузором (ZAplus+)
• Сокращение времени обработки: поставляется без дополнительной упаковки
• Соответствует требованиям действующей директивы ErP
• Многочисленные международные сертификаты (VDE, UL, CCC, CE, протокольные испытания AMCA, ISO)

Концепции двигателей

• Двигатели с внешним ротором
• Технология ECblue: внешний ротор с интегрированным контроллером, настроенным под вентилятор
• AC‑технология

Области применения

• ТЭС и электростанции
• Охлаждение трансформаторов
• Ветроэнергетика
• Чиллеры
• Тепловые насосы
• Дата‑центры
• Холодовая цепь
• Охлаждающие башни
• Промышленное и технологическое охлаждение
• Компрессоры
• Железнодорожная техника
• Контейнерные и мобильные решения
• Пищевые производства (лапша, макаронные изделия, кофе, чай, специи, табак, фрукты, овощи, цветы, продукты животного/рыбного/морепродукции)

Технические характеристики

• Номинальные диаметры: 450 мм, 500 мм, 560 мм, 630 мм, 710 мм, 800 мм, 910 мм, 1000 мм
• Изготовление: корпус из пластика, литьё под давлением; насадка из композитного высокопрочного материала
• Совместимые конструкции лопаток: FE2owlet, FE3owlet (биомиметические)
• Интегрированные направляющие лопатки и короткий диффузор на стороне давления; опциональный высокопроизводительный диффузор (ZAplus+)
• Балансировка: динамическая балансировка в двух плоскостях
• Технологии двигателей: AC и ECblue (внешний ротор; ECblue с интегрированным контроллером)
• Диапазон расхода воздуха (примерно по сериям): ок. 5 070 м³/h до 44 592 м³/h (в зависимости от модели)
• Давление (примерно по сериям): ок. 66 Па до 639 Па (в зависимости от модели)
• Варианты фазности: 1 ~ и 3 ~
• Примеры напряжений: 100 V, 130 V, 230 V, 265 V, 400 V, 460 V
• Частота: 50 Hz и 60 Hz
• Варианты выходной формы: квадратный полный горловой патрубок, круглый полный горловой патрубок, с защитной решёткой или без неё
• Соответствует ErP; многочисленные международные сертификаты (VDE, UL, CCC, CE, протоколы AMCA, ISO)
