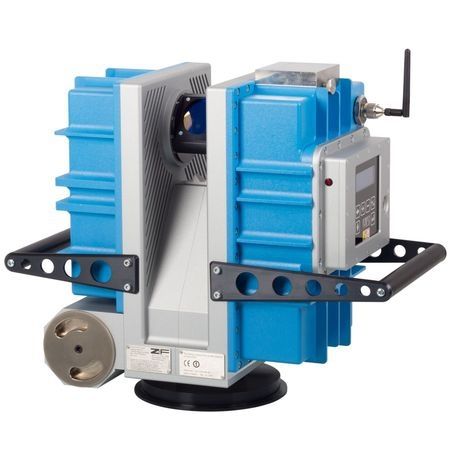

Сканер лазер IMAGER® 5006EX

3D

На основе высококачественного лазерного сканера Z+F IMAGER® компании Zoller + Fröhlich GmbH и DMT GmbH & Co. KG разработали взрывозащищенный трехмерный лазерный сканер. Z+F IMAGER® 5006EX является пионером в области геодезии в подземной добыче полезных ископаемых и в отраслях, где существует взрывоопасная атмосфера. Z+F IMAGER® 5006EX - первый в мире лазерный 3D-сканер, одобренный ATEX для использования в горнодобывающей и промышленной промышленности во взрывоопасных условиях. Z+F IMAGER® 5006EX имеет класс I и класс II в соответствии с директивой ATEX 94 / 9 / EG. Директива ATEX 94 /9 / EG "Оборудование и защитные системы, предназначенные для использования в потенциально взрывоопасных атмосферах" является европейским стандартом. Одобрение ATEX для этого оборудования широко признано и за пределами Европейского сообщества. Номинальная дальность действия лазерного сканера составляет 79 м. Такой диапазон расстояний позволяет эффективно использовать сканер практически во всех взрывоопасных областях. Поле зрения 310° по вертикали и 360° по горизонтали охватывает очень большую зону сканирования, что позволяет получить полную документацию при относительно небольшом количестве позиций сканирования. Автономная концепция гарантирует большую гибкость. Для сканирования в полевых условиях не требуется внешнего оборудования. Благодаря этому исключаются дополнительные источники воспламенения во взрывоопасной атмосфере. Система вертикальная: вращающееся зеркало Система горизонтальная: вращающееся устройство Поле зрения по вертикали: 310° Поле зрения по горизонтали: 360° Разрешение по вертикали: 0,0018° Разрешение по горизонтали: 0,0018° Точность по вертикали: 0,007° среднеквадратичное значение Точность по горизонтали: 0,007° rms Скорость сканирования: ≤ 50 об / с (3 000 об / мин) макс.
