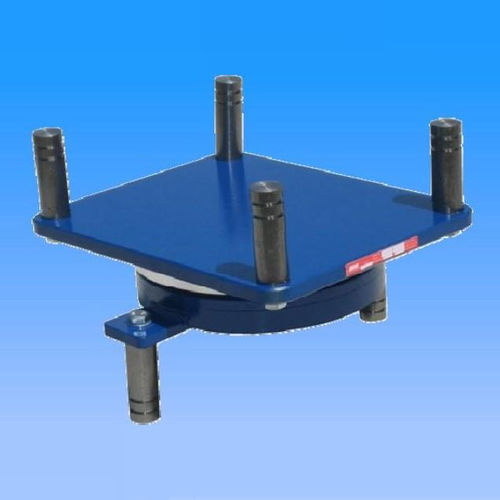

Сферический вспомогательное устройство

из металлаиз ПТФЭдля горизонтальных нагрузок

Сферические подшипники предназначены для перемещения комбинаций вертикальных нагрузок, горизонтальных нагрузок, продольных и поперечных перемещений и вращений и используются в стальных и бетонных автомобильных и железнодорожных мостах. Подшипник состоит из стальных элементов, соединенных с поверхностью из PTFE для обеспечения возможности перемещения и вращения. Одна сторона внутренней медианной пластины обрабатывается как сферическая поверхность, позволяющая наклонять (вращать) внутреннюю медиану, в то время как с другой стороны получается плоская скользящая поверхность, позволяющая перемещать пластину. В зависимости от того, какой подшипник установлен - фиксированный, направляемый или свободный, сферические подшипники воспринимают вертикальные нагрузки и соответствующие горизонтальные силы, а также перемещения в продольном или поперечном направлении. Сферические подшипники производятся в соответствии с EN 1337-7, но по желанию заказчика они могут быть изготовлены и по другим нормам. Преимущества использования сферических подшипников Сферические подшипники отвечают следующим требованиям: » Передача вертикальных нагрузок за счет постоянных и случайных воздействий; возможно покрытие широкого диапазона нагрузок от 500 до 100000 кН » Передача горизонтальных нагрузок без ограничения расчетной нагрузки на практике » Разрешить вращение в соответствии со сферической петлей. Стандартный расчетный угол поворота (±0,02 радиуса поворота) может быть легко увеличен для компенсации уклонов конструкции. » Отсутствие ограничений для горизонтального перемещения » Подходит для всех типов конструкций, таких как стальные и бетонные мосты и здания » Высокая прочность и отсутствие необходимости в техническом обслуживании
