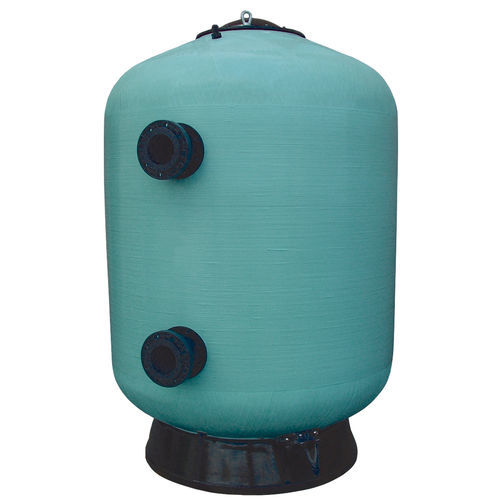

Фильтр бассейна для песка OSLO

в катушкедля общественного бассейна

Обзор Высокопроизводительные вертикальные фильтры AstralPool изготавливаются из армированного полиэстера со стекловолокном, полностью антикоррозийные, с высокой механической, химической и термической стойкостью. Одна из главных характеристик - высота фильтрующего слоя; чем выше слой, тем выше производительность. Характеристики

• Лаз Ø 400
• Мануальная продувка воздухом
• ПВХ трубопровод
• Боковой лаз Ø 400
• Пластина сопла из ПП
• Подключение для воздушной промывки
• Ножка из полиэстера
• Стрелка: может быть установлена в различных положениях для контроля уровня песка и проверки расширения слоя во время промывки
• Боковой лаз: съемный/помещаемый для выгрузки фильтрующего материала и облегчения внутреннего доступа
• Пластина форсунок: система фальш-дно с пластиной форсунок для воздушной промывки; снижает расход воды при подаче воздуха во время промывки и устраняет зоны застоя воды, характерные для обычных моделей коллекторных рычагов
• Системы сбора: коллекторная система рычагов с 0.3 мм канавками, равномерно распределенными для правильной циркуляции воды
• Максимальная рабочая температура 50ºC
• Соответствует Европейской директиве 97/23/CE по оборудованию, работающему под давлением (раздел 3 статьи 3)
• Испытание гидравлическим давлением при 1.5 x максимально допустимое давление
• Расчеты сопротивления и толщины основаны на нормах BS-4994 и AD-Merkblatt N1
• Внутренние детали и трубопроводы из ПВХ
• Плиты форсунок из ПП
• Нижний патрубок для промывки воздухом в моделях с плитой форсунок
• Винты из нержавеющей стали AISI-316
• СоединенияEPDM
• Выбор соединений по желанию клиента, смотровые стекла и люки
• Различные диаметры соединений и продувок
• Верхний люк Ø 400
• Верхнее соединение для продувки воздухом
• Пластина форсунки с прорезями 0.5 мм
• Коллекторные рычаги с прорезями 0.3 мм
• Лаз под пластиной
• Рабочее давление 2.5 бар
• Рабочее давление 4 бар
• Нижний слив воды
• Фильтрационный слой 1200 мм
• Фильтрационный слой 1500 мм
• Манометрическая панель
• Метакриловое смотровое стекло ø 135
• Метакриловое смотровое стекло ø 400
• Боковой люк Ø 225 / Ø 400 / Ø 500 / Ø 600
• Нижний патрубок для промывки воздухом входит в стандартную комплектацию всех моделей с сопловыми пластинами
• Нижняя выгрузка песка, только в модели Oslo с рукавами для сбора мусора

Преимущества

• Увеличение мощности фильтрации позволяет повысить качество воды за счет снижения мутности и загрязняющих веществ.
• Увеличение времени между промывками по мере увеличения высоты слоя приводит к сокращению перерывов в фильтрации, снижению расхода воды и уменьшению эрозии фильтрующего материала.
• Наиболее эффективная фильтрация и промывка достигается при рекомендуемом сочетании антрацита, песка и гравия для слоев высотой 1,2 м, уменьшая потери загрузки и увеличивая удерживающую способность.

Опции

• Очки
• Изменения площади фильтрации
• Общий вес в эксплуатации
• Опционально могут поставляться клапанные батареи
• По заказу могут быть изготовлены специальные высоты
• Внутреннее покрытие из винилэстера для устойчивости к озону (макс. концентрация озона 0,4 ppm) или другим агентам - укажите характеристики жидкости для изготовления фильтра под заказ
• Другие опции и давления доступны по запросу

Таблица запасных частей КОД | Описание 04611 | 2,5 кг/см² - Ø 1.050 - 25 м³/ч - Выходы 75 мм 04612 | 2,5 кг/см² - Ø 1.050 - 34 м³/ч - Выходные отверстия 90 мм 04613 | 2,5 кг/см² - Ø 1.200 - 33 м³/ч - Розетки 75 мм 04615 | 2,5 кг/см² - Ø 1.400 - 46 м³/ч - Розетки 90 мм 04619 | 2,5 кг/см² - Ø 1.600 - 60 м³/ч - Розетки 110 мм 04623 | 2,5 кг/см² - Ø 1.800 - 76 м³/ч - Розетки 125 мм 04624 | 2,5 кг/см² - Ø 1.800 - 101 м³/ч - Розетки 160 мм 04626 | 2,5 кг/см² - Ø 2.000 - 94 м³/ч - Розетки 125 мм 04650 | 2,5 кг/см² - Ø 1.200 - 45 м³/ч - Розетки 110 мм 04651 | 2,5 кг/см² - Ø 1.600 - 80 м³/ч - Розетки 140 мм 04652 | 2,5 кг/см² - Ø 2.000 - 125 м³/ч - Розетки 160 мм 05168 | 4 кг/см² - Ø 1.050 - 25 м³/ч - Розетки 75 05169 | 4 кг/см² - Ø 1.200 - 33 м³/ч - выходы 75 05170 | 4 кг/см² - Ø 1.600 - 60 м³/ч - Розетки 110 05171 | 4 кг/см² - Ø 2.000 - 94 м³/ч - Розетки 125 05172 | 4 кг/см² - Ø 2.350 - 130 м³/ч - выходы 140 05173 | 4 кг/см² - Ø 1.050 - 34 м³/ч - выходы 90 05174 | 4 кг/см² - Ø 1.200 - 45 м³/ч - выходы 110 05175 | 4 кг/см² - Ø 1.600 - 80 м³/ч - Розетки 140 05176 | 4 кг/см² - Ø 2.000 - 125 м³/ч - Розетки 160 05177 | 4 кг/см² - Ø 2.350 - 175 м³/ч - выходы 200 07436 | 4 кг/см² - Ø 1.400 - 46 м³/ч - Розетки 90 07437 | 4 кг/см² - Ø 1.400 - 61 м³/ч - Розетки 125 07438 | 4 кг/см² - Ø 1.800 - 76 м³/ч - Розетки 125 07439 | 4 кг/см² - Ø 1.800 - 101 м³/ч - Розетки 160 08693 | 2,5 кг/см² - Ø 2.350 - 130 м³/ч - Выходы 140 мм 08694 | 2,5 кг/см² - Ø 2.350 - 175 м³/ч - Розетки 200 мм 08704 | 2,5 кг/см² - Ø 2.500 - 150 м³/ч - Розетки 160 мм 08706 | 2,5 кг/см² - Ø 2.500 - 200 м³/ч - Розетки 225 мм 08708 | 2,5 кг/см² - Ø 3.000 - 212 м³/ч - Розетки 200 мм 08710 | 2,5 кг/см² - Ø 3.000 - 282 м³/ч - Розетки 250 мм 08712 | 4 кг/см² - Ø 2.500 - 150 м³/ч - Розетки 160 08714 | 4 кг/см² - Ø 2.500 - 200 м³/ч - выходы 225 08716 | 4 кг/см² - Ø 3.000 - 212 м³/ч - выходы 200 08718 | 4 кг/см² - Ø 3.000 - 282 м³/ч - Розетки 250 56935 | 2,5 кг/см² - Ø 2.200 - 114 м³/ч - Выходы 140 мм 56936 | 2,5 кг/см² - Ø 2.200 - 152 м³/ч - Розетки 160 мм 57810 | 4 кг/см² - Ø 2.200 - 114 м³/ч - Выходные отверстия 140 мм 57811 | Ø 2.200 - 152 м³/ч - 4 кг/см² 04616 | 2,5 кг/см² - Ø 1.400 - 61 м³/ч - Выходы 125 мм Caractéristiques / spécifications techniques

• Конструкционный материал: армированный полиэстер со стекловолокном (антикоррозийный)
• Внутренние части: ПВХ; пластины форсунок: PP
• Винты: Нержавеющая сталь AISI-316; швы: EPDM
• Макс. рабочая температура: 50ºC
• Стандартные рабочие давления: 2,5 бар и 4 бар
• Высота фильтрующего слоя: 1200 мм и 1500 мм (опции)
• Размеры щелей сопловой пластины: 0.5 мм (сопловая пластина) и коллекторные рукава 0,3 мм
• Включает варианты смотровых стекол (метакрилат ø 135 и ø 400)
• Варианты люков: верхний люк Ø 400; боковые люки Ø 225 / Ø 400 / Ø 500 / Ø 600
• Соответствует Европейской директиве 97/23/CE; гидравлическое испытание под давлением 1.5x максимально допустимое давление; расчеты по BS-4994 и AD-Merkblatt N1
• Опциональное винилэфирное внутреннее покрытие для устойчивости к озону (указать характеристики жидкости)
