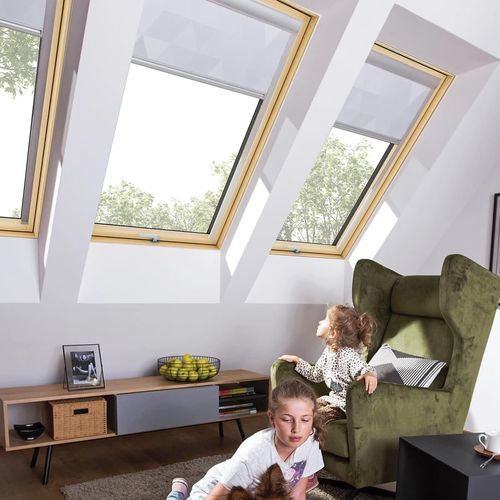

Мансардное окно из алюминия FTP-V U41 APMX

из сосныдерево-алюминийповоротное

Обзор
FTP-V U41 APMX — поворотное кровельное окно, разработанное для естественного освещения, контролируемой вентиляции и безопасной очистки внешнего стекла. створка поворачивается на 180° и фиксируется в повернутом положении для обслуживания внешнего стекла. Эргономичная нижняя ручка и точное направляющее обеспечивают плавную работу и надежное закрытие — подходит для современных архитектурных конструкций кровли.

Тепловые и акустические характеристики

• Стеклопакет: U41 44 мм, тройное остекление с двумя низкоэмиссионными покрытиями, камеры, заполненные аргоном, и теплый дистанционер TGI.
• Технология ThermoPro: улучшает тепловую изоляцию, снижая теплопотери зимой и ограничивая перегрев летом.
• Коэффициент Uw: 1,1 W/m²K (стандартная установка); 1,0 W/m²K при установке с применением специального EHV-AT Thermo примыкания.
• Акустическая изоляция: индекс звукоизоляции Rw = 36 dB.

Конструкция, отделка и долговечность

• Внутренняя отделка: кедр/сосна, вакуумная пропитка и прозрачный акриловый лак для подчёркивания натуральной структуры древесины.
• Наружная облицовка: алюминиевое покрытие антрацит (RAL 7016) для минималистичного вида.
• Внешнее закалённое стекло: ударопрочное наружное стекло с пожизненной гарантией от града.
• Экологичные материалы: дерево с сертификатом FSC и водные лаки используются в производстве.

Комфорт, безопасность и удобство использования

• Поворотная система открытия с петлёй по середине высоты для вентиляции и удобной очистки.
• Вращение 180°: створка фиксируется в повернутом положении для очистки внешнего стекла (фиксатор).
• Ручка: эргономичная нижняя ручка (GREENVIEW SILVER в стандартной конфигурации); микровентиляция для контролируемого проветривания.
• Автоматический приточный клапан: регулирует подачу воздуха в зависимости от силы ветра, обеспечивая эффективную вентиляцию при ограничении шума.
• Система topSafe: усиленная конструкция повышает сопротивляемость попыткам взлома и случайному открытию.

Дополнительные функциональные особенности

• Четыре уровня уплотнения (4 уплотнения) для повышения герметичности и минимизации тепловых мостов.
• Класс герметичности по воздуху: Класс 4.
• Ударопрочность: Класс 3 (450 мм).
• Водонепроницаемость: класс 9A.

Примечания
Стеклопакет U41 44 мм в сочетании с технологией ThermoPro и корректной установкой (использование EHV-AT Thermo примыкания) обеспечивает заявленные тепловые характеристики. Продукт поставляется в стандартной комплектации с внутренней отделкой из натуральной сосны и наружной алюминиевой облицовкой антрацитового цвета.

caractéristiques / spécifications techniques

• Коммерческий размер (Ш × В): 48x78 cm
• Чистая ширина проёма рамы: 388 mm
• Чистая высота проёма рамы: 686 mm
• Чистая ширина проёма створки: 299 mm
• Чистая высота проёма створки: 591 mm
• Чистая ширина проёма в откосе: 425 mm
• Чистая высота проёма в откосе: 719 mm
• Угол открытия для очистки: 180°
• Стеклопакет: U41 (44 mm) — два low-e покрытия, заполненные аргоном камеры, теплый TGI дистанционер
• Коэффициент теплопередачи Uw: 1,1 W/m²K (стандарт); 1,0 W/m²K с EHV-AT Thermo примыканием
• Индекс звукоизоляции Rw: 36 dB
• Акустические индексы: Ra1 = 34 dB; Ra2 = 30 dB
• Количество уплотнений: 4
• ThermoPro: технология ThermoPro включена
• Класс воздухопроницаемости: Класс 4
• Уровень безопасности: topSafe
• Ударопрочность: Класс 3 — 450 mm
• Водонепроницаемость: 9A
• Тип конструкции / способ открытия: Pivot (ручное управление)
• Система управления: Ручная
• Питание от солнца: Нет
• Внутренняя отделка: вакуумно-импрегнированная сосна, прозрачный акриловый лак
• Цвет наружной облицовки: Антрацит RAL 7016
• Материал облицовки: Алюминий
• Цвет окна (внутри): Натуральная сосна
• Модель ручки: GREENVIEW SILVER
• Количество ручек: 1 (две ручки для более широких моделей >98 cm)
• Приточный клапан: Да (автоматический)
• Глубина установки: J, N, V
• Уклон крыши (мин.–макс.): 15° - 90°
• Вес изделия: 22 kg
• Ширина упаковки: 0.5 m
• Длина упаковки: 0.85 m
• Высота упаковки: 0.165 m
