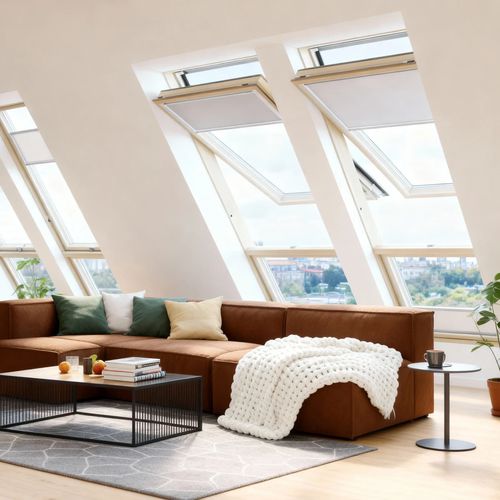

Мансардное окно из алюминия FDP-X P50 APMX

из сосныдерево-алюминийповоротное

Обзор
FDP‑X P50 APMX — это мансардное окно с поворотной осью и нижней перемычкой, которое увеличивает приток дневного света, сохраняя цельный каркас. Поднятая ось поворота и направляющая створки обеспечивают плавную ручную эксплуатацию и безопасную наружную очистку до 180°. Окно сочетает высокие тепловые и акустические характеристики с минималистичным алюминиевым наружным покрытием.

Ключевые функциональные преимущества

• Поднятая ось поворота с направляющей створки для стабильного движения и эргономичной работы; фиксация в положении 160° для безопасной очистки.
• Нижняя перемычка с дополнительным остеклением увеличивает освещённость помещения без объединения двух окон.
• Ручка расположена в нижней части створки для естественной работы и микро‑вентиляции; для больших ширин используются две ручки.
• Запирающий болт фиксирует створку в повернутом положении (до 180°), что позволяет безопасно мыть внешнее стекло без выхода на крышу.

Энергоэффективность и акустика
Оборудовано стеклопакетом P50 и технологией каркаса thermoPro, окно обеспечивает круглогодичную тепловую защиту и улучшенный акустический комфорт. Варианты монтажа и уплотнения снижают теплопередачу и утечки воздуха.

Особенности остекления и изоляции

• Стеклопакет P50 с тройным остеклением, общая толщина 44 мм, с покрытием, облегчающим очистку, и акустической пленкой.
• Uw: 1,1 W/m²K (стандартная установка); 1,0 W/m²K с использованием EHV‑AT Thermo (thermoPro).
• Звукоизоляция Rw = 37 dB; дополнительная акустическая пленка и ламинированное внутреннее стекло P2A дополнительно повышают шумоподавление.
• Закалённое внешнее стекло для стойкости к ударам и ламинированное внутреннее стекло (P2A) для повышенной безопасности.

Эстетика и долговечность

• Внутренняя отделка: вакуум‑импрегнированная сосна, покрытая прозрачным акриловым лаком, который подчёркивает структуру древесины и обеспечивает долговечность.
• Наружное покрытие: алюминий антрацит (RAL 7016) для минималистичного вида; доступны другие цвета.
• Водные покрытия и две лакировки внутренней отделки обеспечивают стойкость покрытия.
• Отсутствие воздушного канала в облицовке повышает герметичность и акустические показатели.

Материалы

• Рама и створка: вакуум‑пропитанная сосна.
• Облицовка: алюминий (стандарт антрацит RAL 7016; опции: RAL 9005, RAL 7022).
• Лак: акриловый; цвет внутренней отделки: натуральная сосна.

Управление и контроль

• Способ открывания: поворот (ручное управление).
• Система управления: ручная; солнечное питание не применяется для этой модели.
• Угол для очистки: створка поворачивается до 180°; запирающий болт фиксирует повернутую створку для безопасной наружной очистки.

Дополнительные особенности

• Система topSafe повышает сопротивляемость попыткам взлома и случайным открытиям.
• thermoPro: многокамерная конструкция рамы и специальные уплотнения снижают теплопередачу и повышают герметичность.
• Покрытие, облегчающее очистку, расщепляет загрязнения и облегчает их смывание дождём; может незначительно менять внешний вид по сравнению с необработанным стеклом.
• Экологичное производство: древесина с сертификатом FSC и водорастворимые покрытия.

Технические характеристики

• Название модели: FDP‑X P50 APMX
• Бренд: FAKRO
• Коммерческий размер (Ш × В): 78 × 186 cm
• Выбранный размер отображён: 78 × 186 cm
• Чистая ширина проёма рамы: 688 mm
• Чистая высота проёма рамы: 1766 mm
• Чистая ширина проёма створки: 599 mm
• Чистая высота проёма створки: 1211 mm
• Чистая ширина проёма откоса: 725 mm
• Чистая высота проёма откоса: 1799 mm
• Положение для очистки створки: поворачивается до 180°
• Толщина стеклопакета: 44 mm (P50 тройное остекление)
• Uw: 1,1 W/m²K (стандарт); 1,0 W/m²K с EHV‑AT Thermo
• Количество уплотнений: 4
• Термотехнология: thermoPRO
• Класс воздухо-непроницаемости: Класс 4
• Звукоизоляция Rw: 37 dB
• Звукоизоляция Ra1: 36 dB
• Звукоизоляция Ra2: 34 dB
• Уровень безопасности: topSafe
• Стойкость к ветровой нагрузке: Класс C4 / B4
• Ударопрочность: Класс 3 (450 mm)
• Водонепроницаемость: 9A
• Модель ручки: Klamka GREENVIEW SREBRNA
• Количество ручек: 1 (две ручки для ширин >≈98 cm)
• Воздухозабор: Не применимо
• Метод открывания: поворот (ручной)
• Система управления: ручная
• Питание от солнца: Нет
• Тип конструкции: поворотное окно с нижней перемычкой
• Внутренний цвет: натуральная сосна
• Цвет наружного покрытия: Anthracite RAL 7016 (стандарт)
• Материал окна: вакуум‑пропитанная сосна
• Материал облицовки: алюминий
• Тип лака: акриловый; слоёв: 2
• Вес изделия (выбранный размер 78×186): 58,55 kg
• Размеры упаковки (Ш×Д×В): 0.8 m × 1.48 m × 0.165 m
• Упаковка: связана транспортными ремнями
• Варианты глубины установки: J, N, V
• Место установки: стропила или контробрешётка
• Угол наклона крыши (мин.–макс.): 25°–65°
