Конструкция для потолка из металла

для кухнидля офисадля домашнего кинотеатра

Обзор

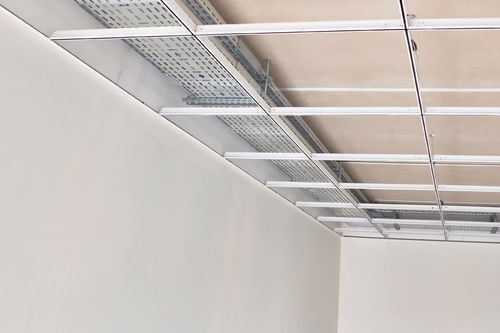

Металлическая несущая рама для гипсокартонных и панельных потолков. Обеспечивает каркасную систему для подвесных потолков, состоящую из основных несущих профилей, вторичных профилей, периметральных профилей и элементов подвеса. Подходит для жилых, коммерческих и промышленных внутренних помещений, где требуется модульный подвесной потолок.

Система несущих профилей FVP T24
Система несущих профилей FVP T24 включает основной профиль 3600 mm, вторичные профили 1200 mm и 600 mm (суб-профили), периметральный профиль и узел подвеса (подвесной провод, стальной дюбель, подвесной захват). Система совместима с широким ассортиментом потолочных панелей: Karopan, Sound, Metal, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool и деревянными панелями.

• Компоненты: основной профиль 3600 mm; вторичные профили 1200 mm и 600/300 mm; периметральные профили; узел подвеса (подвесной провод, стальной дюбель, подвесной захват).
• Совместимость: Karopan, Sound панели, металлические панели, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool, деревянные панели.

Беспроблемная сборка и демонтаж
Профили FVP T24 оснащены специальной замковой системой, облегчающей быструю сборку и демонтаж даже на больших пролетах. Суб-профили полностью совместимы с основным профилем, что упрощает монтаж и обслуживание.

Стандарты TSE
Система несущих профилей для подвесного потолка разработана в соответствии с требованиями TSE / TS-EN-13964. Профили прошли испытания на изгиб и показывают прогиб менее 0,2 мм (предел прогиба при нагрузке). Система имеет сертификат соответствия TSE.

FVP Clip-in система
Система FVP Clip-in состоит из несущего профиля, периметрального профиля и узла подвеса (подвесной захват, клипса, вставка, подвесной провод, стальной дюбель и кромочная клинья). Скрытая конструкция clip-in скрывает несущие профили для улучшенной эстетики, при этом обеспечивает удобный монтаж и демонтаж при необходимости.

Система FVP 800 серии
Системы несущих профилей FVP 800 (пластичные) предлагают альтернативный эстетический профиль с прочным видом, быстрым монтажем/демонтажем и подходят для проектов, где важна декоративная отделка.

FVP T15 Ultra Line система
Профили T-15 Ultra Line выделяются тонким дизайном, прочностью и быстрой установкой. Система T-15 совместима с подвесными панелями, а также с металлическими панелями FVP, звукопоглощающими панелями, деревянными панелями и панелями из каменной ваты.

Антисейсмическая серия CKM 412
Антисейсмический дизайн CKM 412 использует специально разработанные переплетённые соединения, предотвращающие падение решетки при внешних воздействиях, таких как землетрясения. Разрывная и сжимающая прочность может достигать 80 KGf (прибл. 180 lb) и соответствует стандарту ASTM E580. Траки CKM 412 легче в сборке и демонтаже по сравнению с обычными антисейсмическими траками.

Детали отгрузки (таблица)
NAME OF THE PRODUCT | LENGTH | PACKAGE QUANTITY | WEIGHT | VOLUME
FVP MAIN CARRIER | 3600 mm | 25 piece = 90 mt | 27,12 kg / package | 0,32 m³ / package
FVP TALI CARRIER | 1200 mm | 50 piece = 60 mt | 15,42 kg / package | 0,20 m³ / package
FVP TALI CARRIER | 600 mm | 75 piece = 45 mt | 11,90 kg / package | 0,02 m³ / package
FVP TALI CARRIER | 300 mm | 75 piece = 22,5 mt | 5,95 kg / package | 0,008 m³ / package
FVP CLIP-IN CARRIER | 3000 mm | 24 piece = 72 mt | 24,99 kg / package | 0,44 m³ / package
FVP CLIP-IN C CORNER | 3000 mm | 24 piece = 72 mt | 19,55 kg / package | 0,45 m³ / package
FVP L CORNER PROFILE | 3000 mm | 50 piece = 150 mt | 21,06 kg / package | 0,19 m³ / package

FVP T15 ULTRA LINE ДЕТАЛИ ОТГРУЗКИ (таблица)
NAME OF THE PRODUCT | LENGTH | PACKAGE QUANTITY
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 piece = 90 mt
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 piece = 60 mt
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 piece = 45 mt

Изображения и галерея
Изображения продукта включают несколько фотографий систем несущих профилей FVP (T-24, Clip-in, угловые профили) и галерейные изображения, демонстрирующие установленные системы FVP и детали компонентов.

Технические характеристики

• Основной профиль T-24: Длина 3600 mm; Высота 35 mm; Ширина 24 mm; Толщина 0.3 mm; Количество в упаковке 25; Вес упаковки ~27 kg.
• Суб-профиль T24: Длины 1200 mm и 600 mm; Высота 26 mm; Ширина 24 mm; Толщина 0.3 mm; Количество в упаковке 50 (1200 mm) / 75 (600 mm); Вес упаковки ~17 kg (1200 mm) / ~12 kg (600 mm).
• Clip-in профиль: Длина 3000 mm; Высота 25 mm; Ширина 32.5 mm; Толщина 0.4 mm.
• Угловой профиль C: Длина 3000 mm; Высота 36 mm; Ширина 22 mm; Толщина 0.4 mm.
• Угловой профиль L: Длина 3000 mm; Высота 19 mm; Ширина 19 mm; Толщина 0.4 mm; Количество в упаковке 50; Вес упаковки ~25 kg.
• Z-профиль: Длина 3000 mm; Высота 24 mm; Ширина 24 mm; Толщина 0.4 mm; Количество в упаковке 40; Вес упаковки ~25 kg.
• Компоненты системы FVP Clip-in: несущий профиль, периметральный профиль, подвесная щипцы, клипса, вставка, подвесной провод, стальной дюбель, кромочная клин.
• Антисейсмика (CKM 412): специальные переплетённые соединения; разрывная прочность до 80 KGf (прибл. 180 lb); соответствует ASTM E580; проще в сборке/разборке, чем обычные антисейсмические профили.
• Стандарты: Соответствует требованиям TS-EN-13964 / TSE; прогиб при изгибе менее 0,2 mm по результатам испытаний.
