Натяжная конструкция на металлическом каркасе GASOMETER BERLIN

куполообразнаядля покрытийс мембраной из ЭТФЭ

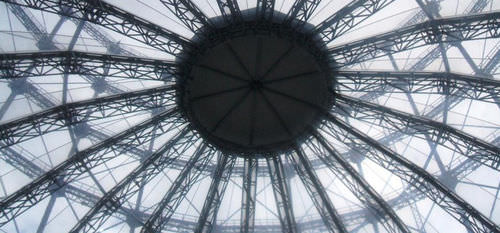

Берлин, Германия Факты РЕАЛИЗАЦИЯ МЕМБРАННЫХ СТРУКТУР Hightex ГОД РОЖДЕНИЯ 2009 КЛИЕНТ 360 градусов Copula GmbH ГОРОДОК Берлин, Германия КРЫШЬЯ АРЕЯ 1400 m² ИНЖИНИРИНГ форма TL РАСПОЛОЖЕНИЕ Европа Подробности КУПОЛ КАК РАЗ ВОВРЕМЯ Реплика знаменитого Купола немецкого Рейхстага является новой достопримечательностью в районе Шёнеберг в Берлине, Германия. Расположенный внутри неиспользуемого газометра купол служит прозрачным покрытием для мероприятий и выставок. Высота конструкции 22 метра, диаметр 30 метров. 20 решетчатых стальных ферм образуют подструктуру купола. Для защиты посетителей от элементов было использовано 20 однослойных прозрачных ETFE-панелей. Каждая отдельная панель имеет площадь 70 м², что дает общую площадь 1400 м². ETFE-пленка прозрачна с светопропускаемостью около 90% и толщиной 250 мкм. Панели соединяются со стропильными фермами с помощью кромки мембранного кедра и алюминиевых зажимных пластин. Кромки на карнизных свесах формируются с помощью зажимных пластин и краевых кабелей. Чтобы избежать чрезмерного напряжения при подъеме ветра, всасывающие кабели охватывают пленку, проходящую от вершины к карнизу. Задача, поставленная перед Hightex, заключалась в том, чтобы закупить, изготовить и доставить все материалы на объект в течение 3 недель. После успешной сдачи в срок купол был торжественно открыт канцлером Германии г-жой Ангелой Меркель 10 августа 2009 года. применяемые материалы МАТЕРИАЛ ETFE-плёнка
