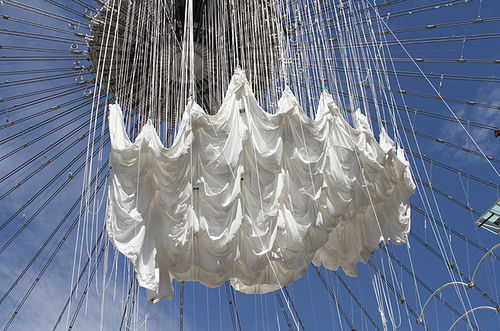

Натяжная конструкция кабель-мембрана BC PLACE

для покрытийс мембраной из ЭТФЭдля стадиона

Стадион BC Place Ванкувер, Канада Факты РЕАЛИЗАЦИЯ МЕМБРАННЫХ СТРУКТУР Hightex ГОД РОЖДЕНИЯ 2010 - 2012 ГОРОДОК Ванкувер АРХИТЕКТ Stantec Architecture Ltd, Ванкувер ИНЖИНИРИНГ Гейгер Инженерс, Нью-Йорк, Шлайд Бергерманн и партнеры, Нью-Йорк РАСПОЛОЖЕНИЕ Канада Подробности Hightex получила контракт на поставку всей раздвижной крыши и фиксированного фасада для стадиона BC Place. После завершения строительства эта крыша станет самой большой в мире убирающейся крышей с кабельными опорами. Убирающаяся крыша будет состоять из двухслойной мембраны Tenara с надутым между ними промежутком для формирования "подушек" на площади 6700кв.м. Подушки будут предварительно напряжены с помощью гидравлических натяжных узлов и надуты через вентиляторные блоки. Убирающаяся крыша будет соединена с 36 радиальными кабелями с помощью специально разработанных передвижных и приводных кареток. Сдутая подушка будет храниться в центре крыши в мембранном гараже. Чтобы закрыть крышу, ведущие каретки вытягивают мембрану радиально наружу по периметру. Новый фасад состоит примерно из 6.000 м² прозрачных ETFE-панелей с управляющей светом фриттой. 144 фасадные панели предварительно напряжены с помощью металлических арок и крепятся непосредственно к первичной стальной конструкции. Общий объем работ Hightex по проекту включает в себя изготовление наружной крыши, изготовление и установку выдвижной крыши, включая приводную технологию, а также изготовление и установку ETFE-фасада. применяемые материалы МАТЕРИАЛ ETFE-плёнка PTFE-ткань
