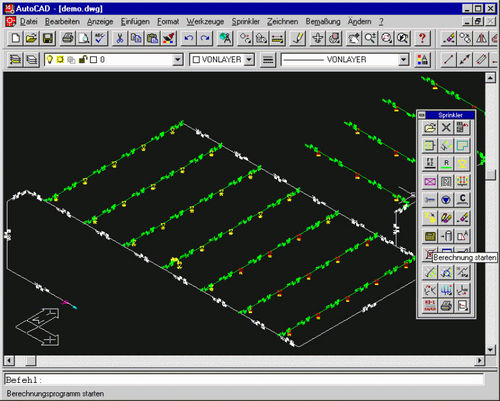

Программное обеспечение CAO SPRICAD®

чертежноедля расчетовдля проекта пожарной защиты

С помощью SpriCAD® можно вводить данные о геометрии трубопровода альтернативно с помощью системы CAD Revit. Для SpriCad for Revit требуется полная версия с 2016 по 2019 год (64 бита) под Windows 7, 8 и 10. Ввод всей трубопроводной сети осуществляется непосредственно в Revit. Таким образом, можно просто ввести спринклерную сеть в существующие модели Revit (например, архитектурный план, BIM и т.д.). В отдельной конфигурации используемые семейства присваиваются типам элементов (спринклеры, колена, тройники, клапаны и т.д.) Трубы и спринклеры содержат общие параметры, которым могут быть присвоены дополнительные данные (например, значение С, значение DN-, шероховатость труб и коэффициент К, подача воды, зона защиты, активная зона в спринклерах). Таким образом, каждому спринклеру может быть присвоен номер активной зоны. Для расчета наиболее благоприятной или неблагоприятной активной зоны необходимо выбрать только номер активной зоны.
