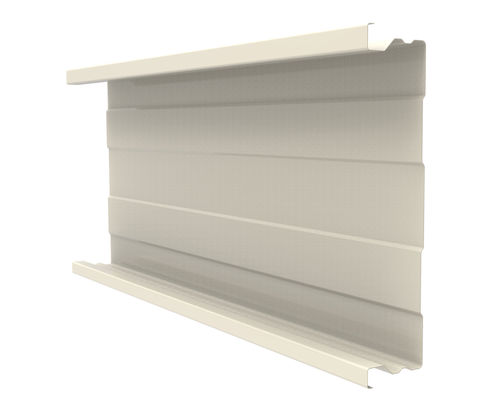

Панельная облицовка фасада JI 90-400

из сталииз листового металларебристая

Описание
JI 90-400 — стальная панель, предназначенная для внутренней обшивки в системах с двойной кожей (двойные кровли и облицовки). Обеспечивает конструктивную стабильность и позволяет размещать теплоизоляцию внутри панели. Крепления размещаются в лотках, а панель поддерживает наружную облицовку посредством креплений в кромках, проходящих через утеплитель. Совместима с тепловыми распорками для оптимизации термических характеристик и интегрируется в комплексное решение Joris Ide.

Размеры
Длина: Мин. 1000,0 мм / Макс. 13600,0 мм
Ширина: Макс. 400,0 мм

Толщина и масса

• 0,75 мм: 9,57 кг/м²
• 0,88 мм: 11,23 кг/м²
• 1,00 мм: 12,76 кг/м²

Материал
Сталь S320 GD

Варианты покрытия

• Interieurcoating 912 (15 µ) — базовое покрытие только для внутренних строительных применений
• Оцинкованное

Нормы и рекомендации
Оцинкованная сталь: NF EN 10346:2015 - допуски согласно NF EN 10143:2006 - NF P34-310:2017
Покрытие в рулоне: NF EN 10169:2022 - NF P34-301:2017
Допуск: Профессиональные рекомендации RAGE по облицовке, июль 2014
Расчеты: Испытания согласно NF P 34-503-1:2024, интерпретированные в соответствии с Recom. Prof. RAGE 2014 приложения D, E и N для ветра Eurocode (NF EN 1991-1-4+NA:2012) и приложения K, E и N для ветра Правила NV65 измененные 2009 г.

Характеристики / технические спецификации

• Торговое наименование: JI 90-400
• Назначение: стальная панель для внутренней обшивки двойных кровель и облицовок
• Доступная длина: Мин. 1000,0 мм / Макс. 13600,0 мм
• Максимальная ширина: 400,0 мм
• Доступные толщины и поверхностная масса: 0,75 мм = 9,57 кг/м²; 0,88 мм = 11,23 кг/м²; 1,00 мм = 12,76 кг/м²
• Материал: сталь S320 GD
• Покрытия: Interieurcoating 912 (15 µ); оцинкованное
• Совместимость: крепления, размещенные в лотках; крепления, проходящие через утеплитель в кромках; совместимо с тепловыми распорками
• Нормативы: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 и рекомендации RAGE (июль 2014)
