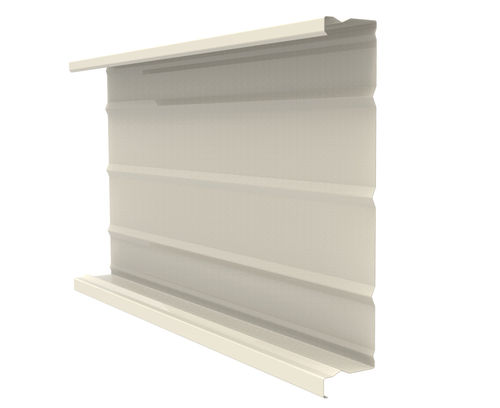

Панельная облицовка фасада JI 92-500

из листового металларебристаясо стоячим фальцем

Обзор
JI 92-500 — стальная панель (лоток) для систем фасадов с двойной оболочкой. При горизонтальном монтаже обеспечивает опорную функцию для наружного слоя и позволяет интегрировать теплоизоляцию внутри панели. Совместима с распорками для оптимизации теплотехнических характеристик; доступна в различных конфигурациях по запросу, опция S 350 GD возможна.

Основные характеристики

• Стальная панель для двухслойного фасада, горизонтальная установка.
• Поддержка наружного слоя и интеграция изоляции внутри панели.
• Совместима с распорками для повышения теплотехнических показателей.
• Доступна в нескольких конфигурациях по запросу; опция стали S 350 GD по запросу.
• Спроектирована для долговечной работы и высокой адаптивности в строительных проектах.

Габариты
Длина: Мин. 1000,0 мм / Макс. 13600,0 мм
Ширина: Макс. 500,0 мм

Толщина и масса
0,75 мм: 8,83 кг/м²
0,88 мм: 10,36 кг/м²
1,00 мм: 11,78 кг/м²

Материалы и покрытия

• Материал: стальной лист S 320 GD (опция S 350 GD доступна по запросу; характеристические значения в приложениях к отчетам испытаний).
• Доступные покрытия: внутреннее покрытие (Interieurcoating 912 - 15 µ) только для внутренних применений; оцинковка.

Применимые стандарты

• Оцинкованная сталь: NF EN 10346:2015 - допуски по NF EN 10143:2006 - NF P34-310:2017.
• Покрытие рулона: NF EN 10169:2022 - NF P34-301:2017.
• Допуски и рекомендации: профессиональные рекомендации RAGE для обшивок, июль 2014.
• Расчеты и испытания: испытания по NF P 34-503-1:2024, интерпретированные в соответствии с Recom. Prof. RAGE 2014 (ветровые нагрузки Eurocode NF EN 1991-1-4+NA:2012) и приложениями K, E и N для измененных правил NV65 2009.

Технические характеристики / спецификации

• Коммерческая ссылка: JI 92-500
• Назначение: панели для двухслойного фасада (опора наружного слоя, интеграция изоляции)
• Длина: 1000,0 мм — 13600,0 мм
• Ширина: до 500,0 мм
• Доступные толщины и масса: 0,75 мм (8,83 кг/м²), 0,88 мм (10,36 кг/м²), 1,00 мм (11,78 кг/м²)
• Материал: стальной лист S 320 GD (опция S 350 GD по запросу)
• Покрытия: Interieurcoating 912 (15 µ) для внутренних помещений; оцинкованный
• Совместимость: рассчитан на установку распорок для оптимизации теплотехнических характеристик
• Испытания и расчеты: соответствие и отчеты согласно NF P 34-503-1:2024, RAGE 2014, Eurocode (NF EN 1991-1-4+NA:2012) и измененным правилам NV65
