Сэндвич-панель для кровли JI VULCASTEEL ROOF 37-500 ALPHA

металлическая поверхностьповерхность из сталиповерхность из оцинкованной стали

Описание

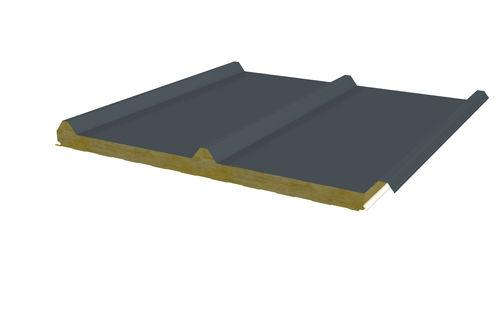

JI Vulcasteel Roof 37-500 Alpha — изолированная кровельная панель с трапецеидальной наружной сталью, сердечником из каменной ваты и перфорированной, слегка рифленой внутренней поверхностью. Доступна в трёх номинальных толщинах (60, 120, 200 мм). Панель обеспечивает снижение и поглощение шума, механическую прочность и огнестойкость. Наличие двух 500 мм плоских зон между волнами сочетает функциональность с лаконичным внешним видом. Подходит для сред с низкой влажностью, применяется в сельском хозяйстве, промышленности, коммерческом и жилом строительстве.

Габариты

• Длина: мин. 2 500,0 мм / макс. 13 600,0 мм
• Ширина: макс. 1 000,0 мм

Толщина и вес

• 60 мм: 16,86 kg/m²
• 120 мм: 22,86 kg/m²
• 200 мм: 30,85 kg/m²

Характеристики

• Материал: сталь S280 GD
• Наружная поверхность: трапецеидальная профилированная сталь (две плоские зоны по 500 мм между волнами)
• Сердечник: каменная вата
• Внутренняя поверхность: перфорирована, слегка рифлена
• Высокая механическая прочность
• Подходит для сред с низкой влажностью

Доступные покрытия (примеры)

• Essential (25 µ) – рулонное покрытие для наружного применения
• Ultra – для тяжёлых условий и повышенной стойкости при обработке

Нормативы

• Гальванизированная сталь: NF EN 10346:2015 - допуски согласно NF EN 10143:2006 - NF P34-310:2017
• Рулонное покрытие: NF EN 10169:2022 - NF P34-301:2017
• Допуск (геометрия): EN 14509:2013
• Расчёты: пакетное применение EN 14509:2013

Теплоизоляция

• Сердечник: каменная вата
• Класс огнестойкости: A2-s1,d0 (для всех покрытий, кроме HPS 200 Ultra) согласно NF EN 13501-1:2018

Таблица изоляции
Таблица номинальных толщин изоляции (mm) | R (m²·K/W) | Psi (W/(m·K)) | Uc (W/m²K)
60,0 | 1,35 | 0,006 | 0,671
120,0 | 2,7 | 0,004 | 0,35
200,0 | 4,5 | 0,002 | 0,214

Характеристики / технические спецификации

• Модель: JI Vulcasteel Roof 37-500 Alpha
• Марка: JI
• Применение: сэндвич-панели для кровли
• Наружная поверхность: трапецеидальная профилированная сталь, две плоские зоны по 500 мм
• Сердечник: каменная вата (акустические свойства и огнестойкость)
• Покрытия: Essential (25 µ), Ultra, другие варианты по доступности
• Материал: сталь S280 GD
• Длина: 2 500 мм — 13 600 мм (мин./макс.)
• Рабочая ширина: 1 000 мм (макс.)
• Доступные толщины: 60 мм / 120 мм / 200 мм
• Указательные веса: 16,86 kg/m² (60 мм) • 22,86 kg/m² (120 мм) • 30,85 kg/m² (200 мм)
• Класс огнестойкости: A2-s1,d0 (согласно NF EN 13501-1:2018) исключая HPS 200 Ultra
• Нормы: NF EN 10346, NF EN 10169, EN 14509 (геометрия), NF P34-301/310 по применению
