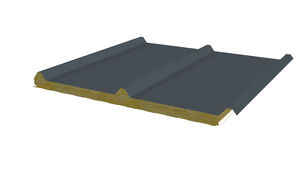

Сэндвич-панель для кровли JI VULCASTEEL ROOF

для скатной кровлиметаллическая поверхностьповерхность из оцинкованной стали

Обзор
JI Vulcasteel Roof — изолированная сэндвич-панель для скатных кровель, разработанная для объектов с повышенными требованиями к пожарной безопасности и акустическому комфорту. Панель имеет минераловатный сердечник и номинальные толщины от 50 до 240 мм, сочетая тепловую изоляцию и звукоизоляцию. Предназначена для быстрой установки на сельскохозяйственных, промышленных, коммерческих и жилых зданиях; обеспечивает высокую механическую прочность и многофункциональную защиту.

Размеры

• Длина: мин. 2500,0 мм / макс. 13600,0 мм
• Ширина: макс. 1000,0 мм

Толщина и масса

• 50 мм: 15,65 кг/м²
• 60 мм: 16,58 кг/м²
• 80 мм: 18,64 кг/м²
• 100 мм: 20,64 кг/м²
• 120 мм: 22,64 кг/м²
• 150 мм: 25,57 кг/м²
• 175 мм: 28,08 кг/м²
• 200 мм: 30,71 кг/м²
• 240 мм: 34,64 кг/м²

Материалы и покрытия

• Материал: сталь S280 GD
• Типичная толщина внешнего покрытия: 0,60 мм (стандарт)
• Типичная толщина внутреннего покрытия: 0,50 мм (стандарт)

Варианты покрытий

• Essential (25 µ): базовое рулонное покрытие для стандартных наружных применений (облицовка, кровля, аксессуары, HVAC).
• Ultra: текстурированное покрытие повышенной прочности, для суровых внешних условий; подходит для профилей, кровельных и фасадных панелей.
• Ultra-X (Ultra 75): наиболее долговечное покрытие для кровель и фасадов; альтернатива покрытию PVC-plastisol.

Примеры доступных цветов покрытий

• Примеры RAL цветов (выбор): RAL 1002, RAL 1015, RAL 7016, RAL 7035, RAL 9002, RAL 9005; широкая палитра RAL и специальные древесные/структурные отделки в зависимости от типа покрытия.

Нормативные ссылки

• Оцинкованная сталь: EN 10346:2015 (допуски согласно EN 10143:2006)
• Рулонное покрытие: EN 10169:2022
• Допуски (геометрия) и расчеты: EN 14509:2013

Изоляция

• Сердечник: минераловатная плита
• Класс огнестойкости: A2-s1,d0 (для всех покрытий, кроме HPS 200 Ultra) согласно EN 13501-1:2019

Таблица изоляции
Толщина (mm) | U (W/m²K) | R (m²·K/W)
50,0 | 0.77 | 1.25
60,0 | 0.66 | 1.5
80,0 | 0.51 | 1.95
100,0 | 0.41 | 2.4
120,0 | 0.35 | 2.85
150,0 | 0.28 | 3.55
175,0 | 0.24 | 4.1
200,0 | 0.21 | 4.65
240,0 | 0.18 | 5.55

Прочие технические замечания

• Разработана для скатных кровель, где важны акустические характеристики и пожаробезопасность.
• Быстрая установка и высокая механическая прочность делают панель пригодной для сельского хозяйства, промышленности, коммерции и жилого строительства.

Технические характеристики

• Коммерческое наименование: JI Vulcasteel Roof
• Материал: оцинкованная сталь S280 GD
• Тип сердечника: минераловатный
• Диапазон толщин: 50–240 мм
• Длина: 2 500 мм – 13 600 мм
• Максимальная ширина: 1 000 мм
• Тепловые характеристики: см. таблицу изоляции
• Класс огнестойкости: A2-s1,d0 (кроме HPS 200 Ultra)
• Нормы: EN 10346:2015; EN 10169:2022; EN 14509:2013; EN 13501-1:2019
• Доступные покрытия: Essential (25 µ), Ultra, Ultra-X (Ultra 75)
• Типичные области применения: скатные кровли в сельском хозяйстве, промышленности, коммерции и жилых зданиях
