Электрический теплый пол 442001

для домашнего использованиябытового применениядля бетонного пола

Обзор

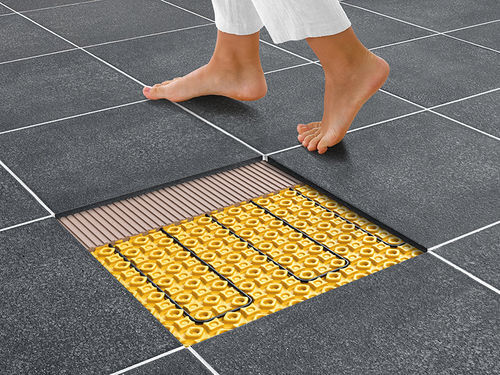

Концепция декуплирования MAGNUM сочетает тонкую декуплирующую мембрану (MDM) с электрическим нагревательным кабелем (MDC), обеспечивая равномерное и точное отопление пола при изоляции финишного покрытия от движений основания. Система защищает покрытие от влаги и предотвращает передачу трещин основания на плиточный слой. Низкая конструкционная высота делает систему подходящей для новых объектов и реконструкций с ограничениями по наращиванию пола.

Комплектные решения
Поставляются наборами площадью 1,5–7,5 м² с Wi‑Fi термостатом MRC2 (белый или чёрный) для быстрой установки, либо как отдельные компоненты для индивидуальных решений.

Таблица комплектов (Art.nr. с MRC2 белый | Art.nr. с MRC2 чёрный | Set | Пластины | Мощность MDC | Отапливаемая @150W | Отапливаемая @113W)
442150 | 443150 | 1,5 m² | 2 платы | 150 W | 1,0 m² | 1,3 m²
442225 | 443225 | 2,25 m² | 3 платы | 225 W | 1,5 m² | 2,0 m²
442300 | 443300 | 3 m² | 4 платы | 300 W | 2,0 m² | 2,6 m²
442375 | 443375 | 3,75 m² | 5 плат | 375 W | 2,5 m² | 3,3 m²
442450 | 443450 | 4,5 m² | 6 плат | 450 W | 3,0 m² | 4,0 m²
442525 | 443525 | 5,25 m² | 7 плат | 525 W | 3,5 m² | 4,6 m²
442600 | 443600 | 6 m² | 8 плат | 600 W | 4,0 m² | 5,3 m²
442675 | 443675 | 6,75 m² | 9 плат | 675 W | 4,5 m² | 6,0 m²
442750 | 443750 | 7,5 m² | 10 плат | 750 W | 5,0 m² | 6,6 m²

Отдельные компоненты
Декуплирующая мембрана MAGNUM (MDM)
442001 | MDM 3 m² – 4 пластины 100 x 75 cm
442000 | MDM 5 m² – Рулон 100 x 500 cm

Декуплирующий кабель MAGNUM (MDC) — (Art.nr. | Мощность | Отапливаемая @150W/m² | Отапливаемая @113W/m²)
110150 | 150 W | 1 m² | 1,3 m²
110225 | 225 W | 1,5 m² | 2 m²
110300 | 300 W | 2 m² | 2,6 m²
110375 | 375 W | 2,5 m² | 3,3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3,5 m² | 4,6 m²
110600 | 600 W | 4 m² | 5,3 m²
110675 | 675 W | 4,5 m² | 6 m²
110750 | 750 W | 5 m² | 6,6 m²
110900 | 900 W | 6 m² | 9 m²
111050 | 1050 W | 7 m² | 9,2 m²
111200 | 1200 W | 8 m² | 10,6 m²
111500 | 1500 W | 10 m² | 13,2 m²
111800 | 1800 W | 12 m² | 15,9 m²
112250 | 2250 W | 15 m² | 19,9 m²

Простота монтажа

• Кабель MAGNUM (MDC) зажимается в каналах мембраны и сразу же инкапсулируется плиточным клеем или выравнивающим раствором для эффективной теплопередачи.
• Декуплирующие маты предназначены для твёрдых, ровных деревянных и бетонных оснований и снижают риск повреждения плитки при конструкционных движениях или незначительных неровностях основания.

Переменная выходная мощность
Система обеспечивает изменяемую мощность в зависимости от шага укладки кабеля (типичный диапазон 150 W/m² до 113 W/m²), что позволяет точно задавать тепловую плотность для каждой комнаты и повышать энергоэффективность.

Характеристики (резюме)
Тип системы | Электрическая
Высота системы | 5,5 mm
Пластина мембраны | 1000 x 750 mm
Рулон мембраны | 5000 x 1000 mm
Установка | Самовыравнивающийся раствор / Плиточный клей
Мощность | выбирается 125 или 150 W/m² (вариабельно в зависимости от шага)
Подходит для влажных помещений | Да
Совместимые покрытия | Плитка; Дерево (с самовыравнивателем); ПВХ ламинированный (с самовыравнивателем); Ковровое покрытие (с самовыравнивателем)
Сертификация | CE
Гарантия | 10 лет (электрическая работоспособность кабеля)

Технические детали (ключевые пункты)

• Питание: 230 V, 50 Hz
• Линейное энергопотребление: 11,3 W/m
• Нагревательный проводник: Сплошной проводник
• Изоляция: FEP, толщина 0,30 mm (номин.)
• Заземляющий провод: Многожильный лужёный медный с золотыми контактами
• Внешняя оболочка: PVC высокой температуры (105 °C)
• Диаметр кабеля: 4,5 mm (макс.)

Характеристики / технические спецификации

• Тип системы: Электрическая
• Высота системы: 5,5 mm
• Пластина мембраны: 1000 x 750 mm
• Рулон мембраны: 5000 x 1000 mm
• Установка: Самовыравниватель или плиточный клей
• Мощность: выбирается 125 или 150 W/m² (вариабельно в зависимости от шага)
• Подходит для влажных помещений: Да
• Покрытия: Плитка; Дерево, ПВХ ламинированный, Ковровое покрытие (с самовыравнивателем)
• Питание: 230 V, 50 Hz
• Линейное энергопотребление: 11,3 W/m
• Нагревательный проводник: Сплошной
• Изоляция: FEP (0,30 mm номинал)
• Заземляющий провод: Многожильный лужёный
• Внешняя оболочка: PVC высокая температура (105 °C)
• Макс. диаметр кабеля: 4,5 mm
• Сертификация: CE
• Гарантия: 10 лет на электрическую работу кабеля; 2 года на термостат и датчик пола
