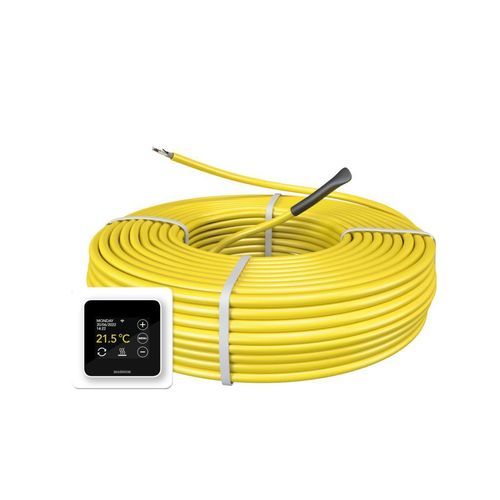

Электрический теплый пол MAGNUM

Описание
Нагревательный кабель MAGNUM специально разработан для установки в полах с отделкой из тиснённого бетона, но также подходит для других типов напольных покрытий. Шаг укладки кабеля определяет мощность на м², что позволяет выбирать более высокую мощность (быстрый отклик, более высокие температуры) или более низкую мощность (постоянные или более низкие температуры). Гибкость кабеля обеспечивает быструю и простую укладку. Кабель MAGNUM фиксируется разделительными планками для прямой установки на стяжку или утеплитель, алюминиевой лентой на изоляции Isorol MAGNUM или хомутами на арматурной сетке.

Наличие
Нагревательные кабели доступны в версиях 10 Вт/м и 17 Вт/м с мощностями от 100 до 3300 Вт, покрывая площади от 1 до 50 м². Нагревательный кабель MAGNUM не пригоден для использования в легком бетоне.

Пример расчёта шага кабеля
Чтобы рассчитать правильный шаг кабеля, разделите свободную площадь пола в м² на общую требуемую мощность. Результат умножьте на 17 (ватт на метр кабеля). Первые два знака после десятичной точки соответствуют требуемому шагу кабеля в сантиметрах. Примеры для системы обогрева:
500 W кабеля на 3 м²: (3 м² ÷ 500 W) × 17 W/m = 0,102 → Уложить кабель через 10 см
1000 W кабеля на 7 м²: (7 м² ÷ 1000 W) × 17 W/m = 0,119 → Уложить кабель через 11–12 см

Комплектация

• Нагревательный кабель
• Инструкция по монтажу

Кабель 17 W — Таблица ссылок
Art.nr. | Описание | Длина | Мощность | Амперы | Ом
120300 | MAGNUM 17 | 17,6 m | 300 W | 1,3 | 177
120500 | MAGNUM 17 | 29,4 m | 500 W | 2,2 | 109
120700 | MAGNUM 17 | 41,2 m | 700 W | 3,0 | 76
121000 | MAGNUM 17 | 58,8 m | 1000 W | 4,3 | 53
121250 | MAGNUM 17 | 73,5 m | 1250 W | 5,5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7,4 | 31
122100 | MAGNUM 17 | 123,5 m | 2100 W | 9,0 | 25
122600 | MAGNUM 17 | 152,9 m | 2600 W | 11,3 | 20
122900 | MAGNUM 17 | 170,6 m | 2900 W | 12,8 | 18
123300 | MAGNUM 17 | 194,1 m | 3300 W | 14,3 | 16

Кабель 10 W — Таблица ссылок
Art.nr. | Описание | Длина кабеля | Мощность | Амперы | Ом
120107 | MAGNUM 10 | 10 m | 100 W | 0,4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0,9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1,3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1,7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2,2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2,6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3,5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4,3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5,2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6,5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8,3 | 28

Характеристики
Тип системы | Электрическая
Высота системы | 7 мм
Шаг системы | Переменный
Минимальная высота установки | 25 мм
Установка | Финишный пол
Выдача тепла | 30–200 W/m²
Подходит для влажных помещений | Да
Плитка | Да
Дерево | Да
(PVC) Ламинат | Да
Ковровое покрытие | Да
Сертификаты | CE, VDE
Гарантия | Пожизненная*
