Модульная система парковки TECNOPARK

механическаяавтоматическаягидравлическая

Обзор

Tecnopark — автоматизированная парковочная система высокой плотности, разработанная для максимального размещения автомобилей в ограниченных пространствах (дворы, старые гаражи, подвалы). Система автоматизирует приём автомобиля, проверку размеров и хранение с помощью входной ячейки, мобильной платформы и внутреннего трансферного механизма.

Принцип работы

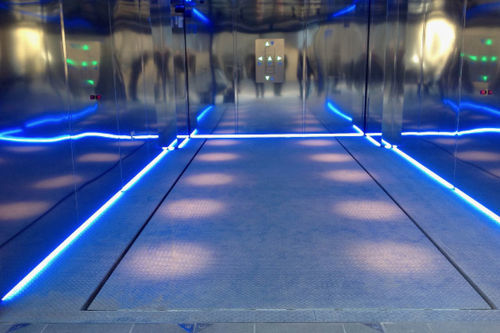

• Водитель ставит автомобиль на платформу внутри входной ячейки, ориентируясь по сигнальной панели.
• После выхода система проверяет положение и габариты автомобиля (лазерные сканеры и фотоэлектрические барьеры) и при соответствии запускает перемещение платформы в назначенное место.
• Автоматические поперечные и продольные перемещения обеспечивают хранение платформы в парковочной матрице без ручного вмешательства.

Пользовательский интерфейс и безопасность

• Настенная сигнальная панель со стрелками помогает при парковке; зелёные стрелки означают правильное выравнивание.
• Лазерные сканеры и фотоэлектрические барьеры контролируют размеры и длину автомобиля и блокируют движение при выступании автомобиля за пределы платформы.
• Опционально: CCTV в входной ячейке для визуальной проверки перед трансфером.
• Опционально: VCC и блокировки безопасности для предотвращения движения при небезопасных условиях.

Трансферная система и конструкция

• Каждое парковочное место состоит из трансферной ячейки и плоской мобильной платформы.
• Передаточные цепи установлены на длинных и коротких сторонах; движение передаётся через редукторы, шестерни и карданные валы для обеспечения поперечных и продольных перемещений.
• Короткие стороны поднимаются или опускаются для запуска соответствующих последовательностей трансфера.
• Датчики позиционирования и магнитные датчики обеспечивают точную установку платформы в назначенной ячейке.

Долговечность и шумоподавление

• Катки цепей имеют акустическую изоляцию с тефлоновой защитой и покрыты вулканизированной резиной в зоне платформы для снижения шума и износа.
• Под трансферной ячейкой могут устанавливаться антивибрационные подушки для гашения передачи вибраций на конструкцию здания.
• Шестерни установлены на подшипниках, цепи оцинкованы и обработаны для увеличения срока службы.

Датчики и позиционирование

• Платформа оснащена несколькими датчиками положения (включая 3 датчика позиционирования) и магнитными датчиками для окончательной фиксации.
• Логика управления объединяет сигналы датчиков для точных и повторяемых остановок и выравнивания.

Технические характеристики

• Тип продукта: автоматизированная парковочная система высокой плотности Tecnopark
• Основные элементы: входная ячейка с платформой, трансферная ячейка, мобильная платформа, передаточные цепи, редукторы, гидроцилиндры, шестерни и рейки, антивибрационные подушки, магнитные датчики, лазерные сканеры, сигнальная панель, фотоэлектрические барьеры; опции: CCTV, VCC
• Привод: передача через шестерню и редуктор; моторный агрегат включает масляный бак для гидравлического подъёма при необходимости
• Шум и защита: тефлоновая защита цепи, вулканизированная резина под платформой, нейлоновые направляющие для уменьшения трения
• Позиционирование: 3 датчика позиционирования + магнитные датчики
• Долговечность: шестерни на подшипниках, оцинкованные и обработанные цепи, натяжитель цепи для регулировки
