Модульная система парковки STORE-PARK

полуавтоматическаямеханическаяэлектрическая

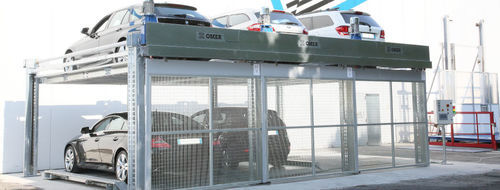

Store-Park — полуавтоматическая модульная самонесущая парковочная система, разработанная для увеличения ёмкости парковки при простоте монтажа и эксплуатации.

Ключевые характеристики

• Модульная, масштабируемая конструкция: независимые модули можно выстраивать в длину для обслуживания десятков или сотен автомобилей.
• Самонесущая конструкция: не требует опорных стен; колонны болтовые, связаны поперечными фермами.
• Две платформы на модуль: верхняя платформа (длиннее) и нижняя (короче) с гладкой реечной поверхностью и упором для переднего колеса для точной постановки автомобиля.
• Длина верхней платформы 5,2 м для стандартных автомобилей; нижняя короче для бокового скольжения при приёме длинных авто.
• Подъём верхних платформ по колоннам при помощи цепного возвратного механизма, управляемого торсионными валами и шестернями; одна торсионная балка на модуль обеспечивает баланс подъёма.
• Нижние платформы смещаются в сторону по фиксированной зубчатой рейке, зацепляемой шестернёй на каждой платформе; движение обеспечивает гидроцилиндр, связанный цепью.
• Камера рядом с рейкой активирует конечный выключатель для точной остановки скользящей платформы.
• Компактные электродвигатели установлены вертикально над первой колонной каждого модуля; основные кабели и моторы размещены на верхних балках для упрощения монтажа и обслуживания.
• Механическая безопасность: уголковые замки на каждой верхней платформе входят в зацепление с колонной при обрыве цепи; замки связаны датчиками для одновременного срабатывания и предотвращения перекоса.
• Двери: одна дверь из 4 панелей на модуль (ручная или автоматическая) — панели из оцинкованной сетки, каркас из анодированного алюминия; электромеханический запор с освобождением по коду парковочного места.
• Светофорная индикация в трёх цветах (красный/зелёный/жёлтый) и ручная кнопка «закрыть двери» каждые три модуля в качестве процедуры безопасности.
• Управление: компактный электрощит; сенсорная панель может устанавливаться вместе со щитом или отдельно.

Подробные эксплуатационные примечания

• Сдвиг нижней платформы: у каждой нижней платформы есть шестерня, входящая в зацепление с зубчатой рейкой; вращение шестерни перемещает платформу вбок.
• Привод нижней платформы: гидроцилиндр, расположенный под одной стороной, передаёт движение через цепь на шестерню.
• Концевые выключатели и кулачок: кулачок, перемещаемый платформой, активирует концевой выключатель на платформе для точной остановки и, при необходимости, срабатывания механических замков безопасности.
• Баланс подъёма верхней платформы: торсионные валы над колоннами обеспечивают выравнивание и предотвращают перекос при подъёме.
• Направляющая и привод дверей: направляющая расположена в нижней части рамы; дверь тянется оцинкованными крюками, соединёнными с движущей цепью, и приводится в движение боковым электроприводом.

Преимущества при установке

• Самонесущая болтовая конструкция упрощает требования к площадке и снижает объём опорных работ.
• Электрооборудование и моторы, размещённые на верхних балках, уменьшают загруженность поверхности и облегчают доступ для обслуживания.
• Модульная повторяемость позволяет легко расширять ёмкость по мере наличия свободного места.

Технические характеристики

• Продукт: Store-Park (полуавтоматическая модульная парковочная система)
• Тип системы: полуавтоматическая, модульная, самонесущая
• Платформы на модуль: 2 (верхняя + нижняя скользящая)
• Длина верхней платформы: 5,2 м
• Конструкция платформ: реечные платформы (верхняя длиннее, нижняя короче)
• Сдвиг нижней платформы: зубчатая рейка + шестерня; гидроцилиндр + цепной привод
• Подъём верхней платформы: цепной возвратный механизм с торсионными валами и шестернями
• Двигатели: вертикальная установка над первой колонной каждого модуля; компактные электрические щиты на верхних балках
• Безопасность: механические угловые замки верхних платформ (датчики), концевые выключатели с кулачком, электромеханическая блокировка дверей
• Двери: 4 панели на модуль, оцинкованная сетка + алюминиевая анодированная конструкция
• Интерфейс управления: компактный электрощит с опцией сенсорного экрана
• Сигнализация: светофор красный / зелёный / жёлтый
• Процедура безопасности: ручное закрытие дверей (система «мёртвого человека») с кнопкой закрытия каждые три модуля
