Гидравлический Лифт для машины MOVE 30L

механическийдля зданийколонного типа

Обзор
Move 30L — платформа для парковки автомобилей с обеими подъемными колоннами, расположенными вдоль одной длинной стороны платформы для максимального использования площади. Комбинирует гидравлические цилиндры и механические замки пола, рассчитан на установку в существующих зданиях без крупных строительно-монтажных работ.

Ключевые функциональные характеристики

• Две подъемные колонны с двумя цилиндрами под платформой, опорные направляющие и торсионная балка с позиционной рейкой.
• Механические стопорные поршни пола, контролируемые концевым выключателем "всё наружу / всё внутрь" для проверки корректной фиксации.
• Концевые выключатели для замедления и регулировки хода; разные длины кулачков для регулирования и остановки.
• Передние и задние упоры колёс обеспечивают правильное позиционирование автомобиля и предотвращают смещение при движении платформы.

Эксплуатационные и конструктивные детали

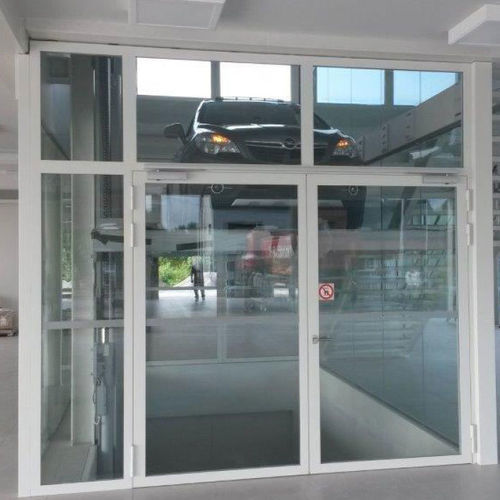

• Фотографии показывают агрегат в состоянии обслуживания; двери можно открыть только когда платформа находится на уровне этажа.
• Максимальная выдвижка в ходе (узел поршня, направляющая и замок): 1618 мм. Стандартная глубина приямка: 215 мм; для направляющих без выступа требуется глубина приямка 1715 мм.
• Колонны закрепляются на стене с помощью предварительно приваренных пластин и химических анкерных элементов; соединения шкива и цепи имеют внешнюю защиту, предотвращающую выход цепи из седла.
• Механическая блокировка позволяет направляющей опереться на стопорный поршень, после чего гидроцилиндры возвращаются в ненапряжённое положение, снижая постоянную нагрузку на гидросистему.
• Торсионная балка с зубчатым шестерёнчатым венцом, взаимодействующим с рейкой (по одной на колонну); опоры регулируемые для обеспечения корректного зацепления.

Технические характеристики

• Коммерческое наименование: Move 30L
• Бренд: O.ME.R. S.p.a.
• Расположение колонн: обе колонны на одной длинной стороне платформы
• Выступ поршня/направляющей при максимальном ходе: 1618 мм
• Стандартная глубина приямка: 215 мм (опция без выступа: 1715 мм)
• Механическая блокировка: стопорные поршни пола под управлением концевого выключателя "всё наружу / всё внутрь"
• Концевые выключатели: для замедления/регулировки хода и для остановки с различными длинами кулачков
• Анкеровка колонн: приваренные пластины и химические анкеры
• Торсионная балка: зубчатый венец, входящий в зацепление с рейкой; регулируемые опоры
• Средства безопасности для автомобиля: передние и задние колесные упоры
