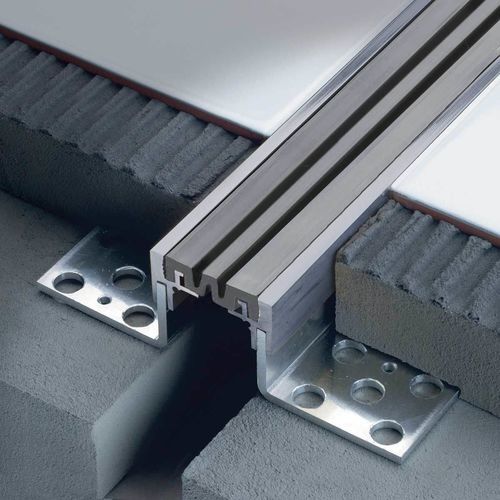

Компенсационный шов из латуни Jointec GML

из каучукаиз алюминияиз полимера

Описание продукта
Модульные структурные деформационные швы для пола с видимым модулем из латуни, алюминия или нержавеющей стали на нижнем алюминиевом модуле. Разработаны для зазоров 47 мм; система компенсирует вертикальные, горизонтальные и поперечные перемещения. Допуски перемещений: горизонтальное (+7 / -7) и вертикальное (+3 / -3). Предназначены для восприятия структурных перемещений крупных или составных зданий. Устанавливаются в местах стыков между полу-соединёнными частями одного здания или между разными пролетами; соединяют эти промежутки, позволяя движения, вызванные осадками здания, как циклическими, так и постоянными. Внутри модулей, создаваемых структурными швами, следует предусмотреть дополнительное дробление поверхности сеткой дробящих швов в зависимости от типа движения по поверхности.

Материалы и отделки

• Нержавеющая сталь 304 / Полировка + вставка Resinprene
  Ширина профиля: 50 и 60 мм. Алюминиевые фланцы с верхним видимым модулем из нержавеющей стали. Центральная синтетическая резиновая вставка (Resinprene) соединяет две части профиля. Модульная система адаптируема к разной высоте и устойчива к большинству разведённых химикатов. Рифлёные или гладкие варианты вставки доступны по запросу.
  Доступные размеры / артикула / цвета (Нержавеющая сталь 304 / Полировка)
  BxH (mm) | Art. | Color
  35 | GML 350 IL23 | Embossed Cement Grey
  50 | GML 500 IL23 | Embossed Cement Grey
  75 | GML 750 IL23 | Embossed Cement Grey
  35 | GML 350 IL51 | Black
  50 | GML 500 IL51 | Black
  75 | GML 750 IL51 | Black
• Алюминий / Натуральный + вставка Resinprene
  Ширина профиля: 50 и 60 мм. Экструдированный алюминиевый профиль с хорошей химической и механической стойкостью. Резиновая вставка шириной 37 и 47 мм обеспечивает высокую эластичность. Модульная система адаптируема к разной высоте. Рифлёные или гладкие версии вставки по запросу.
  Доступные размеры / артикула / цвета (Алюминий / Натуральный)
  BxH (mm) | Art. | Color
  35 | GML 350 AN23 | Embossed Cement Grey
  50 | GML 500 AN23 | Embossed Cement Grey
  75 | GML 750 AN23 | Embossed Cement Grey
  35 | GML 350 AN51 | Black
  50 | GML 500 AN51 | Black
  75 | GML 750 AN51 | Black
• Латунь / Натуральная + вставка Resinprene
  Ширина профиля: 50 и 60 мм. Нижние фланцы из алюминия с верхним видимым модулем из латуни. Центральная синтетическая резиновая вставка обеспечивает высокую эластичность. Модульная система адаптируема к разной высоте; подходит для внутреннего и наружного использования. Рифлёные или гладкие варианты вставки доступны по запросу.
  Доступные размеры / артикула / цвета (Латунь / Натуральная)
  BxH (mm) | Art. | Color
  35 | GML 350 ON23 | Embossed Cement Grey
  50 | GML 500 ON23 | Embossed Cement Grey
  75 | GML 750 ON23 | Embossed Cement Grey
  35 | GML 350 ON51 | Black
  50 | GML 500 ON51 | Black
  75 | GML 750 ON51 | Black

Загрузки
Доступен технический лист для Jointec GM/GML (product datasheet).

Характеристики / технические спецификации

• Серия / модель: Jointec GML
• Функция: Структурный деформационный шов для пола для больших зазоров
• Компенсируемые движения: вертикальные, горизонтальные и поперечные
• Высота дилатации: модули для 47 мм
• Допуски перемещений: горизонтальное (+7 / -7) и вертикальное (+3 / -3)
• Ширины профиля: 50 мм и 60 мм (модульная система адаптируется к разной высоте)
• Видимые модули: Латунь, Алюминий, Нержавеющая сталь AISI 304 (в зависимости от варианта)
• Вставка: центральная синтетическая резина (Resinprene); доступные ширины 37 мм и 47 мм; рифлёные или гладкие варианты
• Стойкость: высокая стойкость к большинству разведённых химикатов; алюминиевый вариант обеспечивает хорошую химическую и механическую стойкость; латунный вариант подходит для внутреннего и наружного использования
• Место установки: устанавливается в стыках между полу‑соединёнными частями или разными пролетами; в модулях необходимо предусмотреть дополнительное дробление в зависимости от движения по поверхности
• Отделки / цвета: Embossed Cement Grey, Black (в зависимости от материала/отделки)
• Технические ресурсы: доступны технический лист и чертежи
