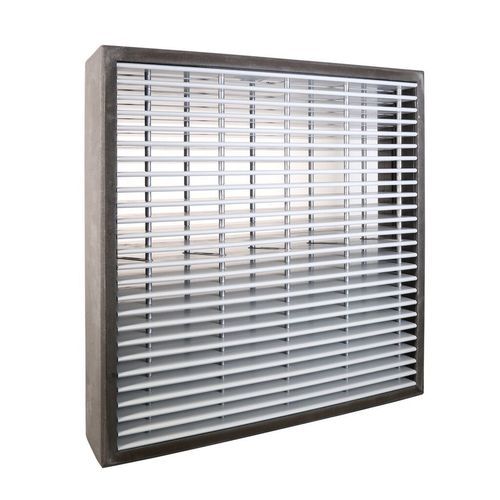

Вентиляционная решетка из экструдированного алюминия 467

линейнаядля интерьерадля внутреннего пользования

Краткое описание
Противопожарная решетка с горизонтальными лопастями, модель 467, обеспечивает огнестойкость 120 мин. Предназначена для внутреннего применения и установки в сплошные стены. Горизонтальное расположение лопастей с шагом 18 мм обеспечивает фактическую свободную площадь 66,7 %.

Преимущества продукта

• Официальный отчет об испытаниях
• Только для внутреннего применения
• Подходит для установки в сплошные стены
• Огнестойкость: 120 min

Доступные варианты сетки

• Без сетки
• Москитная сетка 304 - 2,3 x 2,3 mm
• Москитная сетка 304 - 6 x 6 mm
• Москитная сетка 304 - 10 x 10 mm
• Москитная сетка 304 - 20 x 20 mm

Загрузки (доступны)

• B2B-брошюры
• DWG-файлы
• Текст спецификации (DOC)
• Технический чертеж (CAD)
• Технический лист
• Сертификат пропускания воздуха

Технические характеристики (кратко)
Фактическая свободная площадь (%) : 66.7
Шаг ламели (mm) : 18
Глубина для врезки (mm) : 100
Общая глубина решетки (mm) : 100
K-фактор (вход) : 4.16
Коэффициент CE : 0.49
K-фактор (выход) : 4.06
Коэффициент CD : 0.496
Водостойкость при 0 m/s (%) : -
Водостойкость при 0,5 m/s (%) : -
Водостойкость при 1,0 m/s (%) : -
Водостойкость при 1,5 m/s (%) : -
Водостойкость при 2,0 m/s (%) : -
Водостойкость при 2,5 m/s (%) : -
Водостойкость при 3,0 m/s (%) : -
Водостойкость при 3,5 m/s (%) : -
Огнестойкость : 120 min
Подходит для внутреннего применения и установки в сплошные стены

Подробные технические характеристики

• Фактическая свободная площадь (%) : 66.7
• Шаг ламели (mm) : 18
• Глубина для врезки (mm) : 100
• Общая глубина решетки (mm) : 100
• K-фактор (вход) : 4.16
• Коэффициент CE : 0.49
• K-фактор (выход) : 4.06
• Коэффициент CD : 0.496
• Огнестойкость : 120 min
• Подходит для внутреннего применения и установки в сплошные стены
