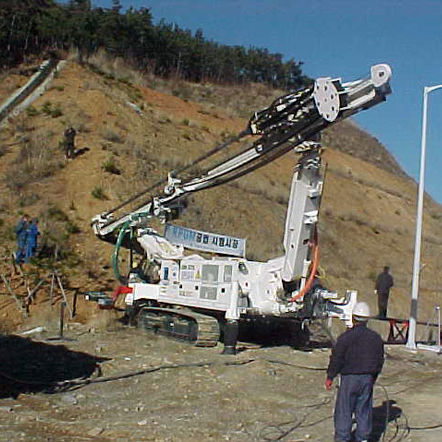

Туннелепроходческая установка ST-20 идеально подходит для субгоризонтальной консолидации в тоннелях с радиусом работы от 1512 мм до 4696 мм (с горизонтальной буровой мачтой под углом 0°). Полезный ход ротора позволяет проводить обработку до 14 м (16 с дополнительным удлинителем).
Мачта может складываться с обеих сторон, уменьшая габаритные размеры, что облегчает транспортировку установки как под землей, так и по дороге по окончании работы.
Машина имеет два двигателя (дизельный и электрический) подходящих размеров для каждого отдельного двигателя для выполнения всех операций бурения, перемещения и позиционирования гусеничных тележек.
С помощью ST-20 можно применять следующие методы бурения:
- Вращение (с корпусом или без него)
- Ротоперкуссия с помощью верхнего молотка (с обсадной колонной или без нее)
- Ротоперкуссия с помощью отбойного молотка (с использованием системы Tubex, Odex или Simmetrix superjews)
Технические данные
Дизельный двигатель W123 + (90)
Вес21
Радиус действия 0°mm1700 ÷ 4696
H макс. от уровня грунта при 0°mm6196
Макс. крутящий момент 1350 Нм1350
Макс. грузоподъёмность подъемникаN677
Питание штрихом14200
Зажимной рингем60-260
Ширина гусеничного башмака мм400
---
