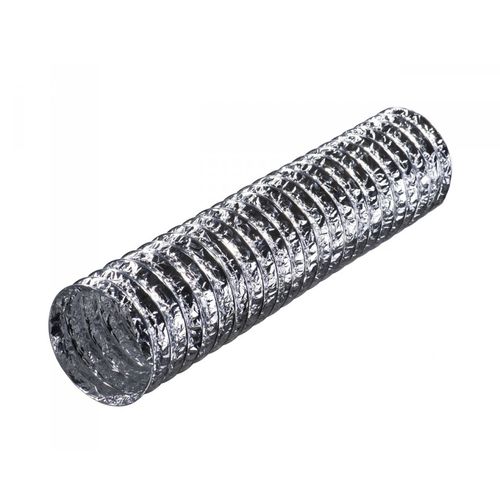

Гибкий воздуховод POLYVENT 605 SERIES

из алюминияиз углеродистой стали

Гибкие неизолированные воздуховоды на проволочном каркасе из алюминиевой фольги. ОПИСАНИЕ Гибкий воздуховод из алюминиевой фольги, ламинированной полиэстром. Спиральный каркас из высокоуглеродистой стальной проволоки. ОСОБЕННОСТИ Экологически чистый, не выделяет вредных веществ в процессе эксплуатации. Не содержит хлора и кадмия. Повышенная пластичность и температурная стойкость: М0 кратковременно до +250°С, М1 кратковременно до +150°С). Устойчив к разрывам и механическим воздействиям. РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования, в периферийных секциях больших центральных систем с давлением не выше 3000 Па с особыми требованиями к огнестойкости воздуховодов (М0 или М1). Рекомендован для вентиляции образовательных (в т.ч. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса. 1.Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм) 2.Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч). 3.Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов). 4.Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
