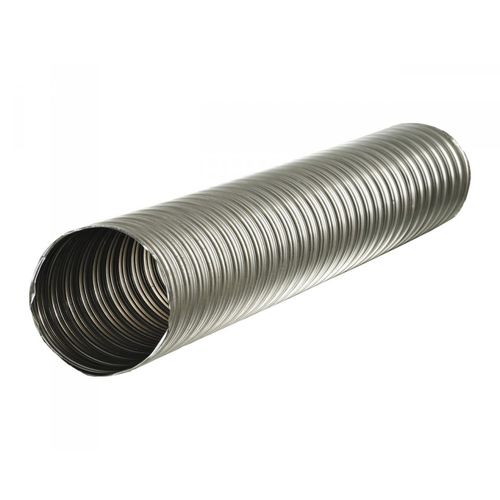

Жесткий воздуховод THERMOVENT SERIES

из нержавеющей сталииз гальванизированной стали

Полугибкие воздуховоды из оцинкованой и нержавеющей стали. ОПИСАНИЕ Полугибкие спирально-навивные воздуховоды из нержавеющей или оцинкованой стали с высокими аэродинамическими и прочностными характеристиками. ОСОБЕННОСТИ Изготавливаются из негорючей, стойкой к коррозии ленты из нержавеющей или оцинкованной стали. Обладают повышенной термостойкостью (до 700°С) Сверхплотный тройной замок обеспечивает высокую плотность шва и полную герметичность воздуховода. Низкий коэффициент динамических потерь. Малый вес и легкость монтажа. Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные) РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ Применяются в системах бытовой и промышленной вентиляции, отопления с давлением до 10 000 Па. Для приточной или вытяжной вентиляции. Используются в системах отвода горячего воздуха из котельных, в системах дымоудаления и вытяжках. 1.Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм) 2.Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч). 3.Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов). 4.Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
