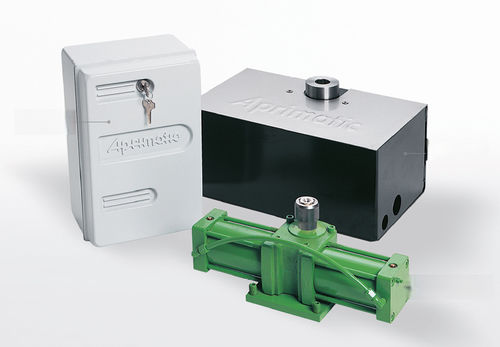

Автоматическая система для двери со створкой ZT 70

створчатаяс аварийным выходом

Обзор
Подземный гидравлический привод для распашных ворот, модель ZT 70 от Gates. Предназначен для жилых и многоквартирных ворот; установка в грунт сохраняет внешний вид ворот и обеспечивает скрытый плавный привод.

Ключевые особенности

• Низкий уровень шума благодаря гидравлическому тормозу, смягчающему открытие и закрытие и предотвращающему отдачу и удары.
• Подземная установка скрывает автоматику и не изменяет дизайн ворот.
• Система защиты от защемления с чувствительными калиброванными байпасными клапанами, которые при обнаружении препятствия мгновенно сбрасывают гидравлическое давление.
• Самонесущий обслуживающий корпус: доступ к цилиндру через крышку из нержавеющей стали без снятия створки ворот.
• Ручной разблокировочный механизм для приведения ворот в действие при отключении питания.

Гидравлический блок управления (кратко)
ПИТАНИЕ ОДНОФАЗНОЕ: 230 V-50 Hz
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 250 W
МАКС. ШИРИНА СТВОРКИ (м): B4 2.0 | B5 2.0 | SF4 4.0 | SF5 4.0
ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА (L/min): B4 0.6 | B5 0.75 | SF4 0.6 | SF5 0.75
СТЕПЕНЬ ЗАЩИТЫ: IP54
РАБОЧАЯ ТЕМПЕРАТУРА: -20° до +70° C
МАКС. РАБОЧЕЕ ДАВЛЕНИЕ: 40 Bar
КОЛИЧЕСТВО МАСЛА: 1 L
ТИП МАСЛА: AprimOil
ВЕС С МАСЛОМ: 5 kg

Цилиндр (кратко)
МОДЕЛИ: AT 175 / AT 176
МАКС. ПОЛЕЗНЫЙ УГОЛ РАБОТЫ: 110° макс. (AT 175) | 200° макс. (AT 176)
МАКС. ВЕС СТВОРКИ: 800 kg (оба)
СТЕПЕНЬ ЗАЩИТЫ: IP67 (оба)
УГЛОВАЯ СКОРОСТЬ НАСОСА при 0.6 L/min: 6°/s (оба)
УГЛОВАЯ СКОРОСТЬ НАСОСА при 0.75 L/min: 7°/s (оба)
НОМИНАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ: 410 Nm
ВЕС С МАСЛОМ: 12 kg (AT 175) | 13 kg (AT 176)
КОЛИЧЕСТВО МАСЛА: 1 L (AT 175) | 1.2 L (AT 176)
ТИП МАСЛА: AprimOil

Дополнительные функциональные примечания

• Система защиты от защемления при обнаружении препятствия сбрасывает давление через калиброванные байпасные клапаны для обеспечения безопасности.
• Самонесущий обслуживающий корпус обеспечивает доступ к цилиндру без снятия створки ворот.
• Ручное разблокирование позволяет приводить ворота в движение при отключении питания.

Технические характеристики

• Тип продукта: Подземный гидравлический привод для распашных ворот
• Предназначение: Жилые и многоквартирные распашные ворота
• Питание гидравлического блока управления: 230 V - 50 Hz
• Потребляемая мощность: 250 W
• Степень защиты блока управления: IP54
• Диапазон рабочих температур: -20° до +70° C
• Макс. рабочее давление: 40 Bar
• Объем масла в блоке управления: 1 L; тип масла: AprimOil
• Степень защиты цилиндра: IP67
• Макс. вес створки (цилиндр): 800 kg
• Номинальный крутящий момент (цилиндр): 410 Nm
• Вес с маслом: блок управления 5 kg; цилиндр 12 / 13 kg
• Доступные углы цилиндра: 110° (AT 175), 200° (AT 176)
• Производительности насоса: 0.6 / 0.75 L/min
