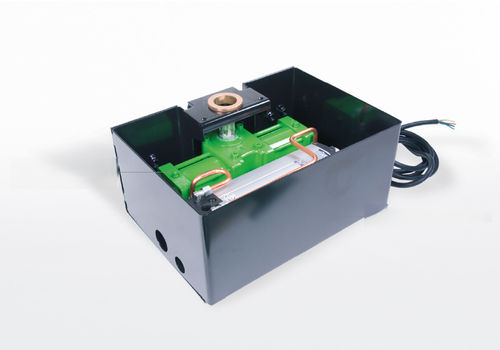

Автоматическая система для двери со створкой ZT 71

для калиткистворчатая

Обзор
Компактный подземный гидравлический привод для распашных ворот, предназначенный для жилых и многоквартирных объектов. Модель ZT 71. Внутренний код: 41056/002-004.

Особенности

• Очень низкий уровень шума благодаря гидравлическому тормозу, замедляющему створку при открытии и закрытии, что предотвращает отскок и удары.
• Подземная установка сохраняет дизайн и внешний вид ворот.
• Система защиты от защемления — очень чувствительные байпасные клапаны, калиброванные при установке; при обнаружении препятствия гидравлическое давление немедленно отключается.
• Самонесущий корпус для простого обслуживания: доступ к штоку осуществляется снятием нержавеющей крышки без демонтажа створки.
• Механизм ручного выпуска для управления воротами при отключении питания.

Блок управления - Технические данные

• Типы блока управления: B5, SF5
• Питание: однофазное 230 V - 50 Hz
• Макс. ширина створки: B5 = 2,0 m; SF5 = 4,0 m
• Степень защиты: IP54
• Потребляемая мощность: 250 W
• Температура эксплуатации: -20° до +70° C
• Производительность насоса (Lt/min): 0,75 (B5), 0,75 (SF5)
• Макс. рабочее давление: 40 Bar
• Тип масла: AprimOil
• Вес блока управления с маслом: 5 kg
• Кол-во масла в блоке управления: 1 Lt

Шток (джек) - Технические данные

• Полезный угол работы: макс. 110°
• Макс. вес створки: 800 kg
• Угловая скорость насоса при 0,6 Lt/min: 6°/s
• Угловая скорость насоса при 0,75 Lt/min: 7°/s
• Номинальный крутящий момент: 410 Nm
• Вес с маслом: 12 kg
• Кол-во масла: 1 Lt
• Тип масла: AprimOil

Технические характеристики

• Модель: ZT 71
• Внутренний код: 41056/002-004
• Применение: подземный гидравлический привод для распашных ворот (жилые и многоквартирные здания)
• Блоки управления: B5, SF5
• Питание: однофазное 230 V - 50 Hz
• Макс. ширина створки: B5 = 2,0 m; SF5 = 4,0 m
• Степень защиты: IP54
• Потребляемая мощность: 250 W
• Диапазон температур: -20° до +70° C
• Производительность насоса (блок управления): 0,75 Lt/min
• Макс. рабочее давление: 40 Bar
• Тип масла: AprimOil
• Вес блока управления с маслом: 5 kg; кол-во масла: 1 Lt
• Полезный угол (шток): 110° max.
• Макс. вес створки (шток): 800 kg
• Угловые скорости (шток): 6°/s при 0,6 Lt/min; 7°/s при 0,75 Lt/min
• Номинальный момент (шток): 410 Nm
• Вес штока с маслом: 12 kg; кол-во масла: 1 Lt
