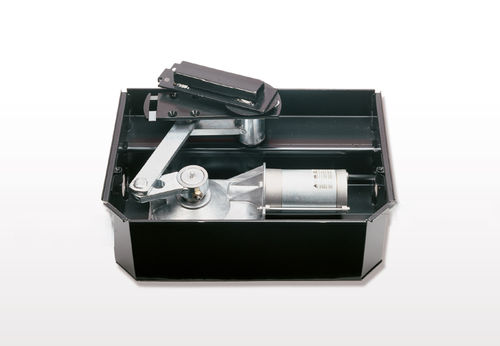

Автоматическая система для двери со створкой EM 73N

для калиткицепной двигательстворчатая

Обзор
Подземный электромеханический привод, предназначенный для скрытой установки на распашных воротах жилых объектов. Сохраняет внешний вид ворот и обеспечивает привод 24 В. Код продукта: 41060/001.

Основные преимущества

• Подземная установка невидима и не изменяет стиль ворот.
• Низкое напряжение 24 В обеспечивает повышенную электробезопасность.
• Защита от защемления настраивается через электронный блок управления T4 POWER; листовой металл с катодной окраской (катафорезис) для коррозионной защиты.
• Самонесущий корпус и система рычагов с электрооцинковкой для защиты от коррозии. Стандартный угол открытия 110°.
• Опциональный отдельный рычаг для открытия 140°; опциональная цепная передача для открытия до 180°.
• Опциональная система замедления обеспечивает быструю ходовую фазу и плавный подход при открытии/закрытии, устраняя удары и отскоки.
• Доступен ручной аварийный размыкатель SB73; опциональный замок с ключом предотвращает случайное срабатывание аварийной педали и может быть активирован с обеих сторон ворот.

Технические данные
СЕТЕВОЕ ПИТАНИЕ: 230 V - 50 Hz
ПИТАНИЕ МОТОРА: 24 V DC
УГОЛ ОТКРЫТИЯ СТВОРКИ: 110°, 140°, 180°
ПРЕДЕЛЫ ПРИМЕНЕНИЯ (ШИРИНА / ВЕС): 1.8 m / 400 kg; 3.5 m / 200 kg*
СТЕПЕНЬ ЗАЩИТЫ: IP67
ПОГЛОЩАЕМАЯ МОЩНОСТЬ: 200 W
ПОГЛОЩАЕМЫЙ ТОК: 10 A
НОМИНАЛЬНЫЙ ВРАЩАЮЩИЙ МОМЕНТ: 280 Nm
РАБОЧАЯ ТЕМПЕРАТУРА: -20° до +70° C
ВРЕМЯ ОТКРЫТИЯ 110°: 20 s
ЗАМЕДЛЕНИЕ: Опция
ВЕС ПРИВОДА: 9 kg
(* Для створок длиной более 1.8 m необходимо использовать электрозамок.)

Технические характеристики

• Сетевое питание: 230 V - 50 Hz
• Питание двигателя: 24 V DC
• Номинальный момент: 280 Nm
• Поглощаемая мощность: 200 W
• Поглощаемый ток: 10 A
• Степень защиты: IP67
• Диапазон рабочих температур: -20° до +70° C
• Стандартный угол открытия: 110° (опция 140° с отдельным рычагом; до 180° с цепной передачей)
• Время открытия 110°: 20 s
• Вес привода: 9 kg
• Пределы применения (ширина/вес): 1.8 m / 400 kg; 3.5 m / 200 kg (требуется электрозамок для створок > 1.8 m)
• Опции: система замедления, отдельная система рычагов (140°), цепная передача (180°), ручной аварийный размыкатель SB73, замок с ключом для аварийной педали
