Ограждение из стали SVEVIA

трубчатая системамодульное

Описание

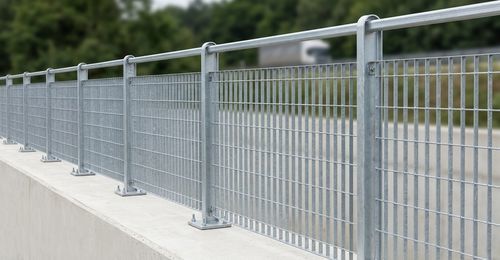

Перила Svevia предназначены для применения в городских, пригородных и жилых зонах. Соответствуют минимальной опорной высоте 1000 мм и непроницаемы для шара диаметром 100 мм. Конструкция рассчитана и проверена на эксплуатационную горизонтальную линейную нагрузку до 200 daN/m (2,0 kN/m).

Пункты технического задания

• Модульная система, состоящая из стоек, поручня и заполнения панелями из электросварной решетки.
• Поручень: прямоугольная профильная труба 70×40×3 мм, соединяется со стойками при помощи соединительных пластин.
• Вертикальные стойки: прокатный профиль IPE 100, с монтажной плитой, подготовленной с четырьмя отверстиями для крепления анкерными шпильками или эквивалентными системами.
• Заполнение: панели Svevia из электросварной решетки с ячейкой 62×132 мм, с верхней и нижней рамой из полосы 25×4 мм.
• Стандартный шаг стоек (по центрам): 1 992 мм.

Общие характеристики

• Проверено на горизонтальную нагрузку 200 daN/m, приложенную к поверхности поручня.
• Элементы выполнены с целью снижения возможности взбирания (в соответствии с UNI 10809).
• Перила непроницаемы для шара диаметром 100 мм (в соответствии с DM 238/1989).

Компоненты
Панели

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Электросварная решетка: ячейка 62 × 132 мм.
• Вертикальные элементы: полосы 25×2 мм или 25×3 мм.
• Горизонтальные элементы: круглый прут Ø 5 мм.
• Расстояние между вертикальными элементами: 62 мм.
• Расстояние между горизонтальными элементами: 132 мм.
• Горизонтальные рамки панели (нижняя и верхняя) из полосы 25×4 мм, загнуты на концах на 40 мм и оснащены прорезью 12×16 мм.

Поручень

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Профиль 70 × 40 мм, толщина стенки 3 мм.
• Концы поручня оснащены двумя пластинами 100×70×5 мм с 3 отверстиями Ø 10,5 мм для крепления к стойкам.

Стойки

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Тип: IPE 100 с опорной плитой для анкеровки 200×150×10 мм с 4 отверстиями Ø 15 мм.
• Высота стойки: 1126 мм.
• Шаг стоек: 1992 мм.

Крепеж

• Материал: нержавеющая сталь AISI 304.
• Панель-стойка: 2+2 болта TDE M10×30 (стандарт); противоугонный TTQST M10×30 по запросу.
• Поручень-стойка: 3+3 болта M10.
• Опорная плита: 4+4 резьбовых стержня M12 длиной 180 мм (не входят в комплект).

Покрытие

• Горячее цинкование по UNI EN ISO 1461.
• Покраска полиэфирными термореактивными смолами по оцинкованному материалу в цветах по таблице RAL.

Стандартные размеры

• Высота поручня: 1100 мм.
• Стандартное расстояние между стойками: 1992 мм.

Нормативные ссылки

• D.M. 17 gennaio 2018 – Technical Standards for Construction (NTC 2018).
• Circular C.S.LL.PP. 21 gennaio 2019, n. 7 – Application instructions for NTC 2018.

Характеристики / технические данные

• Коммерческое наименование: Svevia.
• Материал конструкций и панелей: углеродистая сталь UNI EN 10025 S235JR.
• Тип решетки: электросварная, ячейка 62×132 мм.
• Поручень: профиль 70×40×3 мм.
• Стойки: IPE 100, высота 1126 мм, опорная плита 200×150×10 мм с 4 отверстиями Ø 15 мм.
• Шаг стоек: 1992 мм.
• Проверенная горизонтальная нагрузка: 200 daN/m (2,0 kN/m).
• Защита от коррозии: горячее цинкование UNI EN ISO 1461; возможна полиэфирная окраска RAL.
• Крепеж из нержавеющей стали AISI 304; болтовое соединение по ТЗ.
• Минимальная справочная высота: 1000 мм; непроницаемо для шара Ø 100 мм.
