Ограждение из стали BRIDGE

трубчатая системамодульное

Описание
Ограждение модели Bridge спроектировано для обеспечения механической прочности, долговечности и простоты монтажа. Особенно рекомендуется для защиты пешеходных маршрутов в дорожноуличной сети, в городских и загородных условиях. Расчетно рассчитано на линейную горизонтальную эксплуатационную нагрузку до 150 daN/m (1,5 kN/m).

Пункты спецификации
Ограждение Bridge — модульная система, состоящая из стоек, поручня и заполнения из электросварной решетчатой панели. Верхний поручень выполнен из квадратной стальной трубы 40×40×3 мм, соединяемой со стойками посредством специальных монтажных пластин. Вертикальные стойки изготовлены из прямоугольной трубы 80×40×4 мм и укомплектованы основанием с четырьмя отверстиями для крепления к несущей конструкции. Заполнение выполнено панелями решетки модели Svevia с ячейкой 62×132 мм, в комплекте с верхней и нижней рамой из плоского профиля 25×4 мм. Внешнее расстояние между стойками составляет 2 014 мм.

Характеристики

• Предназначено для обычного пешеходного использования
• Проверено на горизонтальную нагрузку 150 daN/m (1,5 kN/m), приложенную к поверхности поручня
• Элементы расположены с целью препятствовать лазанию в соответствии с UNI 10809
• Непроницаемо для сферы диаметром 100 мм в соответствии с DM 238/1989

Компоненты
Панели

• Материал: углеродистая сталь UNI EN 10025 S235JR
• Ячейка решетки: 62 × 132 мм
• Вертикальные элементы: пластины 25×2 мм
• Горизонтальные элементы: круглые прутки Ø 5 мм
• Расстояние между вертикальными элементами: 62 мм
• Расстояние между горизонтальными элементами: 132 мм
• Верхние и нижние рамки панели из плоского профиля 25×4 мм

Поручень

• Материал: углеродистая сталь UNI EN 10025 S275JR
• Квадратная труба 40×40 мм, толщина 3 мм

Стойки

• Материал: углеродистая сталь UNI EN 10025 S275JR
• Прямоугольная труба 80×40×4 мм
• Основание для анкеровки размеры 180×120 мм, толщина 15 мм с 4 отверстиями Ø 14 мм

Покрытие

• Оцинковка погружением по UNI EN ISO 1461
• Покрытие полиэфирной теротвердеющей порошковой краской по оцинкованному материалу в цветах таблицы RAL

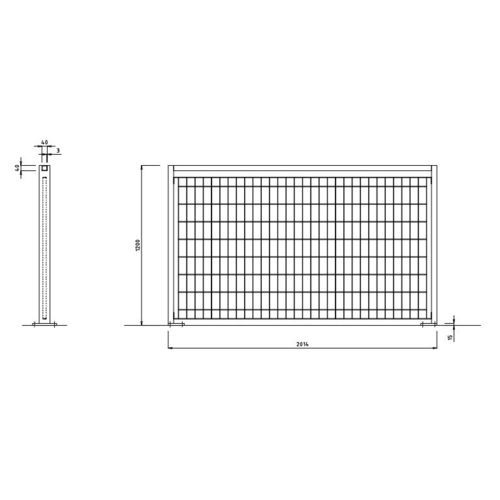

Стандартные размеры

• Внешнее расстояние между стойками: 2014 мм
• Высота верхнего поручня: 1200 мм

Нормативные ссылки

• Decreto Ministeriale 17 January 2018 – Technical Standards for Construction (NTC 2018)
• Eurocode 3 – Design of steel structures
• UNI 10806:1999 – Metallic guardrails: design criteria and requirements
• UNI 10809:1999 – Tests for resistance of metallic guardrails

Технические характеристики

• Наименование модели: Bridge
• Предназначение: защита пешеходных маршрутов (дорожные, городские, загородные)
• Сопротивление горизонтальной нагрузке: 150 daN/m (1,5 kN/m)
• Решетчатая панель: модель Svevia, ячейка 62×132 мм, материал S235JR
• Рамки панелей: плоский профиль 25×4 мм
• Поручень: квадратная труба 40×40×3 мм из S275JR
• Стойки: прямоугольная труба 80×40×4 мм из S275JR с основанием 180×120×15 мм (4 отверстия Ø 14 мм)
• Расстояние между стойками: 2014 мм
• Высота поручня: 1200 мм
• Поверхностные обработки: оцинковка погружением UNI EN ISO 1461; опциональное покрытие полиэстером по оцинковке в цветах RAL
• Требование безопасности: непроницаемо для сферы Ø 100 мм
