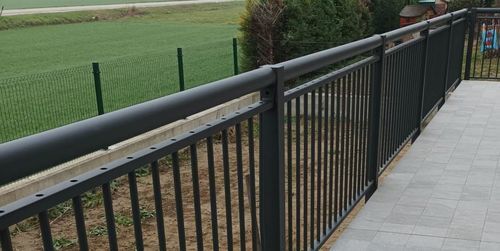

Ограждение из стали MALVASIA

решетчатоене определеноне определено

Описание
Ограждение Malvasia производства EMMEGI Spa спроектировано для обеспечения механической прочности, долговечности и простоты монтажа. Оно особенно подходит для жилых применений и соответствует требованиям D.M. от 14 июня 1989 г., № 236, с минимальной высотой 1 100 мм и непроходимостью для сферы диаметром 100 мм. Система рассчитана на восприятие линейной горизонтальной рабочей нагрузки до 200 daN/m (2,0 kN/m).

Позиции для сметы
Ограждение модели Malvasia — модульная система, состоящая из стоек, поручня и заполняющих панелей из вертикальных трубчатых элементов. Верхний поручень выполнен из стальной трубы Ø 80×3 мм и соединён со стойками при помощи монтажных пластин. Вертикальные стойки изготовлены из профиля IPE 100 и снабжены опорной плитой с четырьмя отверстиями для крепления к несущей конструкции посредством резьбовых шпилек, механических анкеров или эквивалентных систем. Заполнение представлено панелями Malvasia, состоящими из горизонтальных ригелей U-профиля 50×25×2 мм, к которым приварены вертикальные элементы — стальные трубы Ø 20 мм с шагом 117 мм, что обеспечивает свободный зазор между элементами 97 мм. Стандартный шаг стоек равен 1 992 мм.

Характеристики

• Проверено на горизонтальную нагрузку 200 daN/m, приложенную к поверхности поручня.
• Элементы панелей расположены таким образом, чтобы ограничивать возможность лазания в соответствии с UNI 10809.
• Непроходимость для сферы диаметром 100 мм согласно D.M. 14/06/1989.

Компоненты
Панели

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Вертикальные элементы: трубы Ø 20 мм.
• Горизонтальные элементы: U‑профили 50×25×2 мм (верхний и нижний).
• Расстояние между вертикальными элементами: 97 мм (шаг 117 мм).

Поручень

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Труба Ø 80 мм, толщина стенки 3 мм.
• Концы поручня оснащены двумя пластинами 100×27×5 мм с 2 отверстиями Ø 10 мм для крепления к стойкам.

Стойки

• Материал: углеродистая сталь UNI EN 10025 S235JR.
• Профиль IPE 100 с анкерной плитой размером 170×170 мм, толщина 10 мм, 4 отверстия Ø 15 мм.

Крепёжные элементы

• Материал: нержавеющая сталь AISI 304.
• Панель‑стойка: 2+2 болта TDE M10×30 (стандарт); антивандальные TTQST M10×30 (по запросу).
• Поручень‑стойка: 2+2 болта M10.

Покрытие

• Горячее цинкование по стандарту UNI EN ISO 1461.
• Покраска полиэфирными термореактивными смолами по загрунтованному (горячим цинкованием) материалу в цветах по таблице RAL (по запросу).

Стандартные размеры

• Ширина панели: 1 992 мм.
• Высота поручня: 1 100 мм.
• Расстояние между стойками по осям: 1 992 мм.

Нормативные ссылки

• D.M. 17 января 2018 г. – Технические нормы для строительных конструкций (NTC 2018).
• Циркуляр C.S.LL.PP. 21 января 2019 г., № 7 – Инструкции по применению NTC 2018.
• D.M. 14 июня 1989 г., № 236 (размерные требования и непроходимость для сферы Ø 100 мм).

Характеристики / Технические спецификации

• Материал конструкции: углеродистая сталь UNI EN 10025 S235JR.
• Вертикальные элементы панели: трубы Ø 20 мм, шаг элементов 117 мм, свободный зазор 97 мм.
• Горизонтальные элементы панели: U‑профили 50×25×2 мм (верхний и нижний).
• Поручень: труба Ø 80 мм, толщина 3 мм; торцевые пластины 100×27×5 мм с отверстиями Ø 10 мм.
• Стойки: профиль IPE 100; анкерная плита 170×170 мм, толщина 10 мм, 4 отверстия Ø 15 мм.
• Ширина панели / шаг стоек: 1 992 мм.
• Высота поручня: 1 100 мм.
• Прочность: проверенная рабочая горизонтальная нагрузка до 200 daN/m (2,0 kN/m).
• Требование безопасности: непроходимость для сферы Ø 100 мм (10 см).
• Покрытие: горячее цинкование по UNI EN ISO 1461; опционально покраска полиэфирной термореактивной краской по загрунтованному (оцинкованному) материалу в цветах RAL.
