Программное обеспечение для разработки FEM – TUNNEL

для наблюдениядля геотехнических расчетовдля анализа

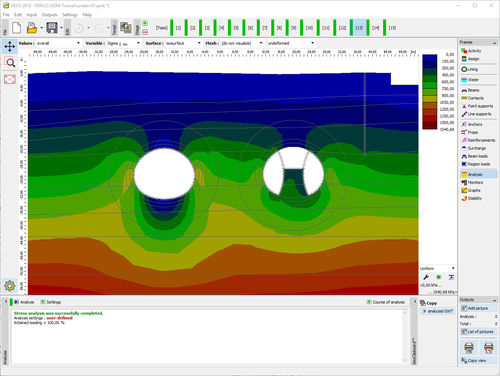

Программа GEO5 «МКЭ – Тоннель» используется для проектирования и анализа тоннелей. Программа включает в себя специализированные инструменты для определения тоннельной обделки, системы анкеров, анкерных болтов и областей бетонирования. Коэффициент релаксации, присваиваемый каждой стадии строительства, принимает во внимание 3D эффект котлована. «Тоннель» – это дополнительный модуль программы МКЭ, предназначенной для анализа общих геотехнических задач. Особенности программы Два варианта для моделирования подкладки (элементы балок – 1D или стандартные 2D элементы). Возможность создания геометрической модели подкладки в отдельный препроцессор с использованием данных во внешнем формате (например, DXF). Простое введение подкладок в почву/скальный грунт. Коррекция топологии и генерации сетки полностью автоматическая. Любое количество этапов проектирования. Использование коэффициента релаксации для создания 3D модели поведения тела во время земляных работ. Введение шарнирных опор для концов балочных элементов. Ввод температурных нагрузок на балки. Анализ пучинистых грунтов. Анализ футеровки усадки. Анализ вторичной футеровки как путем изменения геометрических параметров (1D элементов), так и путем изменения параметров исходной облицовки, чтобы обеспечить передачу напряжений (2D элементов). Введение контрольных точек в любом месте тела. Графическое представление распределения внутренних сил на активных частях футеровки. Автоматическая генерация якорей, прикрепленных к подкладке. Внедрение анкеров как область повышенной грунтовой массы (заанкерованная область).
