Программное обеспечение для геотехнических расчетов FEM – WATER FLOW

для гидравлического расчетадля анализадля бетонной конструкции

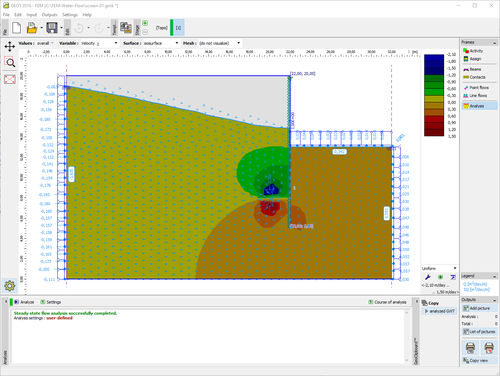

Программа GEO5 «МКЭ – Фильтрация грунтовой воды» используется для выполнения стационарного или нестационарного анализа расхода воды (просачивания). Учитывая свойства материалов и начальных условий в границах модели, программа вычисляет изменения и устойчивые состояния порового давления, степени насыщения зоны аэрации, скорости утечки и притока/оттока. Таблица результатов может быть импортирована в стандартный анализ напряженно-деформированного состояния. «Фильтрация грунтовой воды» представляет собой модуль расширения программы МКЭ, применяющейся для решения общих геотехнических задач. Особенности программы Материальные модели для ненасыщенной зоны: линейно-логарифмическая модель; модель Ван Генухтена; модель Гарднера. База данных параметров материалов на основе USCS классификации и консистенции грунта. Граничные условия: непроницаемая линия; проницаемая линия; предписанное поровое давление; предписанный приток/отток; просачивание на поверхность в связи с неизвестными заранее условиями. Точка гидравлических условий: приток /отток; поровое давления в точке. Возможность представлять частично проницаемые интерфейсы (контакты) и балки. Введение дренажей и путей предпочтения. Гибкое время регулировки шага для эффективных расчетов. Импорт и экспорт геометрических и табличных данных в формат DXF. Обмен полученных результатов между проектами через ГеоБуфер. Четкое представление о порах распределения давления, скорости потока и таблице грунтовых вод.
