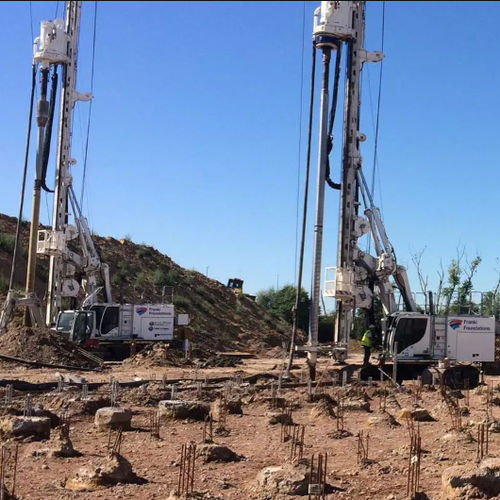

Спиральная свая ATLAS

литаябуроинъекционнаявинтовая свая

Свалка Atlas представляет собой бетонную сваю, не подверженную вибрации, уложенную на месте, с двойным боковым смещением грунта. Шнековая свая Atlas отличается практически полным отсутствием каких-либо значительных отвалов и декомпрессии грунта вокруг наконечника шнека. Боковое смещение грунта и эффект уплотнения, а также особая форма винтового соединения бетонированной сваи способствуют ее высокой несущей способности и жесткости при оседании. Последовательность строительства 1. Имплантация сваи, размещение утерянного материала, закрытие гайки под головкой шнека, что предотвращает проникновение воды и/или почвы при вкручивании. Правильное позиционирование уникальной специальной установки Atlas, благодаря чему оси обсадной колонны и сваи выровнены по осям. 2. Благодаря комбинированному приложению вращательных и вертикальных сил достигается проникновение в грунт стальной оболочки и специально разработанной головки шнека Atlas (фаза ввинчивания). 3. Как только необходимая монтажная глубина будет достигнута и, при необходимости, в стальную трубу перед бетонированием укладывается полноразмерное центральное армирование. 4. & 5. Во время обратного вывинчивания винт Atlas вынимается с регулируемой скоростью, и бетон заливается через полый шток шнека и расположенную над ним бетонную воронку. Специфическая спиральная форма сваи Atlas формируется при движении шнека вверх: обычные свайные фланцы непрерывно заливаются вокруг свайного вала. 6. Готовые шнековые сваи Atlas - при необходимости арматурные сепараторы устанавливаются вручную над верхней частью сваи, после очистки участка новой бетонированной сваи (не показана на схеме).
