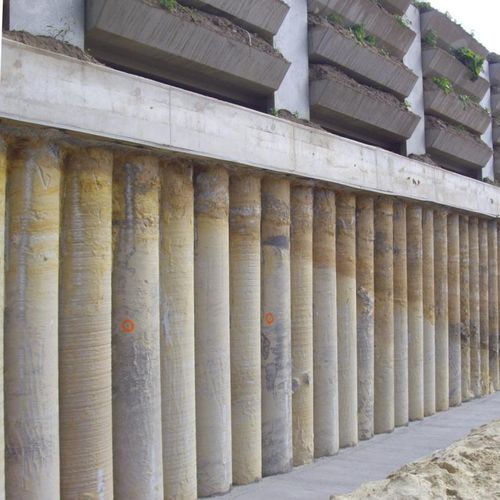

Обсаженная шнековая свая формируется с помощью системы двойного поворотного привода (также называемой системой "FoW" или "Передняя стена"), с извлечением грунта под временным обсадным кожухом. Система особенно подходит для изготовления свайной стены (секционная свайная стена, касательная свайная стена, смежные независимые сваи). Исполнение не подвержено вибрации и имеет ограниченное шумовое загрязнение. Арматура укладывается после бетонирования.
Последовательность строительства
1. Расположение шнека внутри стальной обсадной колонны буровой установки. Шнек и корпус установлены на двух независимых накладных вращающихся головках, вращающихся в противоположных направлениях.
2. Отверстие и корпус одновременно ввинчиваются в почву, но вращаются в противоположных направлениях. Закрытие уплотнительной заслонки, закрепленной на дне шнека, предотвращает попадание воды и/или почвы в полость центральной оси шнека во время вкручивания.
3. Опускание шнека и обсадной колонны на проектную глубину. Грунт, который разрыхляется на конце шнека, перемещается на поверхность шнеком через отверстия внутри кожуха.
4. Разгрузка извлеченного грунта через отверстия, расположенные в верхней части обсадной колонны, под приводом ротора.
Открытие закрывающей заслонки. Заливка бетона через полый шток шнека в качестве шнека и обсадной колонны одновременно снимается и образуется свайный вал.
5. Установка арматурного сепаратора в свежезабетонированную сваю
6. Готовый шнековый шнек в обсадной колонне
Возможность непрерывной регистрации параметров установки для контроля качества процесса выполнения.
---
