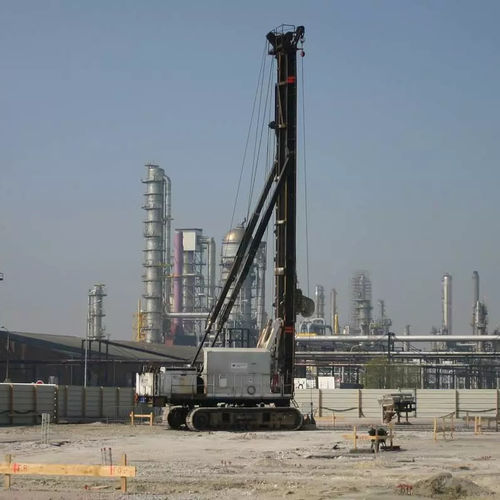

Сваи Franki представляют собой забивные бетонные водоизмещающие сваи с увеличенным основанием из сухого бетона и цилиндрической шахтой.
Последовательность строительства
1. Установка трубки и устройство герметичной гравийной пробки на дне обсадной колонны, предотвращающей попадание в нее почвы и/или воды.
2. Нижнее вождение по штепсельной вилке с помощью внутреннего молотка. Эта операция заставляет обсадные колонны сжимать грунтовые слои путем бокового смещения.
3. Вывод пробки на глубину установки сваи и закладка сухого бетона для формирования залитого на месте (пере)расширенного основания.
4. Опускание арматуры перед продолжением фазы бетонирования
5. Бетонирование вала
6. Вывод и восстановление приводной трубы.
Области применения
- Оптимальное геотехническое поведение
- Предназначен для безопасного выдерживания очень высоких растягивающих и сжимающих усилий
- Для уменьшения отрезаемой части сваи возможно выполнение бетонирования небетонированных участков длины
- Промышленные проекты и инфраструктурные работы.
Воздействие на окружающую среду
- Отсутствие удаления грунта (сваи для вытеснения грунта)
- Ограниченная вибрация, так как движение осуществляется с помощью молотка свободного падения
Технические характеристики
- Площадь сечения основания в два раза больше площади сечения вала; еще больше - при перерасширенном основании
- Диаметр вала сваи от 457 мм до 609 мм
- Вал сваи заполнен сухим бетоном (влажным или мокрым грунтом) или бетоном.
- Наклонные сваи с максимальным углом наклона до 1/3
- Максимально допустимая несущая способность 2,275 кН
- Вождение в трубу с помощью внутреннего молотка (молотка свободного падения или "дамура").
---
