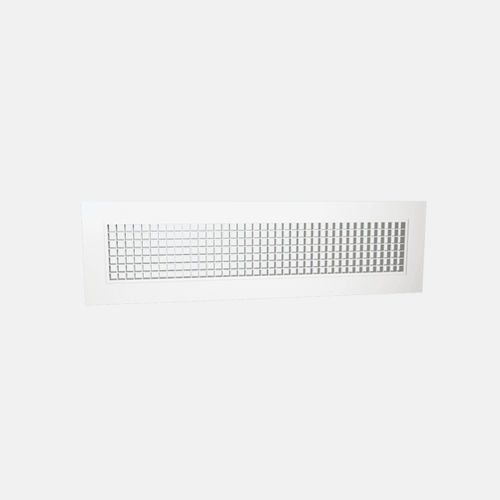

Вытяжная решетка
Большая площадь свободного сечения, большой расход воздуха при минимальном падении давления
Съемная решетка обеспечивает возможность чистки решетки и воздуховода
Крепление на пружинных зажимах
Варианты моделей и дополнительные устройства
Модель без рамы
Клапан регулирования расхода воздуха
Различные варианты камер статического давления с контрольно-измерительными устройствами
Монтажная рама
Изоляция камеры статического давления
Модель AGC/S
Номинальные размеры решетки AGC/S 595 x 595 мм и 1195 x 1195 мм.
Специальные размеры
Помимо этих стандартных размеров, могут быть особо заказаны другие размеры. Максимальный размер 1200x670 мм (LxH).
ФУНКЦИОНИРОВАНИЕ
Вытяжка воздуха из помещения осуществляется через ребристую решетку.
Решетка устанавливается на стене или на потолке.
МОНТАЖ
Решетка присоединяется либо непосредственно к воздуховоду с помощью монтажной рамы, либо к регулировочной камере PRI или к камере статического давления BDR.
Камера PRI предусмотрена не для всех размеров AGC.
Монтажная рама (IF) Регулировочная камера PRI Камера статического давления BDR
