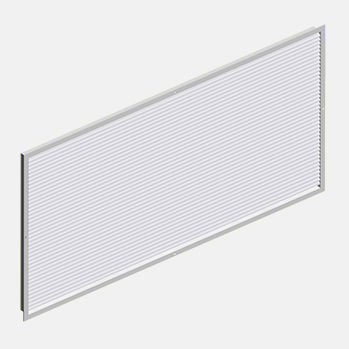

Вентиляционная решетка из алюминия HDF

прямоугольнаядля подачи и возврата воздуха

Вытяжная решетка Большая площадь свободного сечения Встроенный фильтр класса EU3 Сниженная видимость через решетку благодаря профилированным горизонтальным лопаткам Размеры, приспособленные для модульных подвесных потолков 600 х 600 мм Открывающиеся внутренние лопатки, обеспечивающие прямой доступ к фильтру Винтовое крепление Модели изделия и дополнительные устройства Клапан регулирования расхода воздуха Регулировочная камера статического давления с контрольно-измерительными устройствами Изоляция камеры статического давления Запасной фильтр С учетом клапана для регулирования расхода воздуха OD полная глубина = 50 мм + 45 мм. Площадь свободного сечения решетки HDF составляет 75% ФУНКЦИОНИРОВАНИЕ Отвод воздуха из помещения осуществляется при малом падении давления. Решетка устанавливается на стене или на потолке. МОНТАЖ Решетка присоединяется к воздуховоду с помощью специальной камеры статического давления BDR. Решетка крепится на месте с помощью потайных винтов (не входящих в комплект поставки), которые ввинчиваются в раму. РЕГУЛИРОВКА Для обеспечения возможности регулировки и измерения расхода воздуха рекомендуется присоединять диффузор к специальной камере статического давления BDR, оснащенной модулем MEM. Регулировать и измерять расход воздуха можно только тогда, когда решетка соединена со специальной камерой BDR. Для определения расхода отводимого воздуха нужно измерить перепад давления между измерительным штуцером на специальной камере BDR и воздухом в помещении. Соответствующий расход воздуха вычисляется по нижеследующей формуле.
