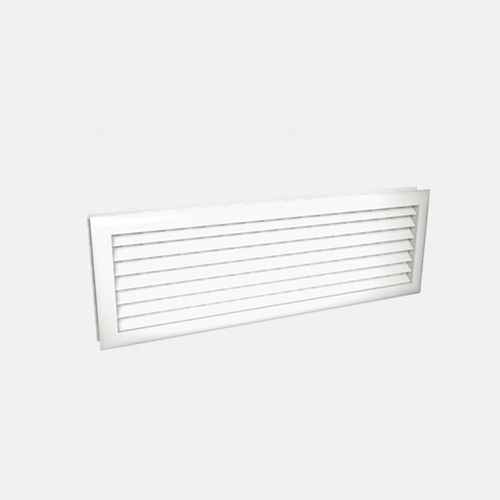

Переточная решётка
Переточная решётка для установки во внутренних стенах и дверях
Глубина корпуса регулируется в соответствии с толщиной стены/двери
Большая площадь свободного сечения, минимальное падение давления
Видимость через переточную решетку отсутствует
Дополнительные устройства
Противоположная решетка для установки при толщине стены 25…50 мм
Воздух проходит в смежные помещения через переточную решётку под действием перепада давления.
Переточная решётка не позволяет увидеть что-либо из одного помещения в другом.
Переходные решётки Halton TVC прикрепляются к стене или к двери винтами (1) с обеих сторон (в случае необходимости используются две решётки Halton TVC).
Если это необходимо, между решётками можно установить воздуховод прямоугольного сечения.
При толщине внутренней стены или двери от 25 до 50 мм переточную решётку Halton TVC можно также установить вместе с дополнительной противоположной решёткой OF в виде единого переходного блока. Как решётка Halton TVC, так и противоположная решётка OF прикрепляется к стене или к двери винтами.
Размеры для монтажных отверстий (L-10)x(H-10 ) см. в разделе Размеры.
Тех. обслуживание
Для чистки решётку необходимо снять.
Протрите решётку влажной тканью, но не погружайте её в воду.
Тех. условия
Переточная решётка состоит из рамы с лопатками треугольного сечения и ограждения с противоположной стороны.
Переходный блок изготовлен из профилированного алюминия и окрашен в белый цвет (RAL 9010). Глубина корпуса регулируется (от 25 до 50 мм) в соответствии с толщиной внутренней стены.
