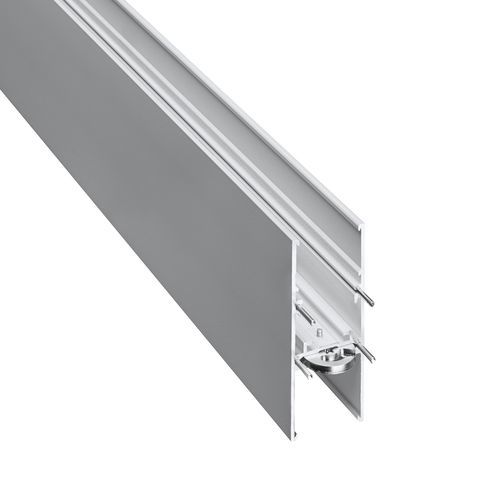

Подвесной осветительный профиль FORM.H44

LEDиз акрилаиз экструдированного алюминия

Обзор продукта

• Многофункциональная световая система: Профиль form.h44 обеспечивает комбинированное прямое и непрямое освещение в модульной системе. Линейные вставки создают непрямой свет к потолку, а прожекторы, floodlight в рельсе control.x и светодиодные вставки дают прямое освещение.
• Широкий набор аксессуаров: Многое оборудование для индивидуальной конфигурации в выставочных залах, музеях и исторических интерьерах.
• Опциональный интерфейс DALI: Интерфейс DALI доступен для диммирования и централизованного управления.
• Опциональная аварийная подсветка: Модули аварийного освещения (Inotec) могут быть интегрированы для объектов с требованиями безопасности.
• Подходит для высоких потолков: Предназначен для помещений с высокими потолками: музеи, галереи, исторические здания.

Общие характеристики профиля

• Корпус из экструзионного алюминия
• Максимальная длина: 5000 mm
• Покрытия: черный, серебристый, белый
• Прозрачная пластиковая крышка для вставки непрямого света

Модули (start / middle / end / free)

• Стартовый модуль: подготовлен для подключения middle, end или free модулей; включает control.x DALI рельс и control.x концевое питание; корпус из экструзионного алюминия; до 5000 mm; покрытие черное, серебристое или белое; прозрачная пластмассовая крышка для непрямой вставки.
• Средний модуль: подготовлен для подключения других модулей; включает control.x DALI рельс и control.x средний коннектор; корпус из экструзионного алюминия; до 5000 mm; покрытие черное, серебристое или белое; прозрачная крышка.
• Концевой модуль: для закрытия линии или подключения к старт/средним модулям; включает control.x DALI рельс и control.x концевое питание; корпус из экструзионного алюминия; до 5000 mm; покрытие черное, серебристое или белое; прозрачная крышка.
• Свободный модуль: открыт с двух сторон для размещения дополнительных компонентов; корпус из экструзионного алюминия; до 5000 mm; покрытие черное, серебристое или белое; прозрачная крышка.

Uplights (вставки для непрямого света)

• Назначение: непрямое базовое освещение для высветления потолочного плана.
• Доступные длины: 1172 mm, 1472 mm, 1772 mm.
• Уровни мощности: 18 W, 23 W, 26 W.
• Управление: ON/OFF или DALI.
• Цветовые температуры: 3000 K или 4000 K; CRI > 90.

Downlights (вставки для прямого света)

• Назначение: прямое освещение для свободно настраиваемых модулей.
• Цвета рефлектора: черный или белый.
• Уровни мощности: 14 W, 26 W, 38 W.
• Оптика: широкая или узкая лучевая характеристики.
• Управление: ON/OFF или DALI.
• Цветовые температуры: 3000 K или 4000 K; CRI > 90.

Прямое освещение / прожекторы (ak.tina)

• Свободные модули могут быть оснащены головками прожекторов ak.tina для акцентного или рабочего освещения.
• Конфигурации с 1, 2 или 3 LED-головками; поворот 360° и наклон 90°.
• Оптика: широкая или узкая.
• Управление: ON/OFF или DALI.
• Доступные цветовые температуры: 2700 K, 3000 K, 4000 K; CRI > 90.

Крепление, подвесы и соединительные элементы

• Подвесы: варианты стального троса или подвесных штанг для подвеса профилей и соединителей.
• Питание: кабели 5- или 7-контактные; в чёрном, белом или прозрачном исполнении; возможны окрашенные декоративные колпачки.
• Крепёжные элементы: для фиксации стального троса или подвесных штанг на профилях и соединителях.
• Угловые / соединители: 90°, T или X соединители для механического соединения стартовых и концевых модулей; выполнены из экструзионного алюминия; включают стыковой соединитель и скрытую нижнюю крышку.
• Заглушки: заглушки для закрытия торцов профиля.

Аварийное освещение

• Доступны аварийные модули, интегрированные в адаптер (Inotec).
• Возможна индивидуальная проработка аварийных решений.
• Питание через control.x силовые кабели.

Таблица вариантов
Артикул | Длина | Цвет
10780500910 | 5000 mm | белый
10780500906 | 5000 mm | серебристый
10780500721 | 5000 mm | черный
10780400910 | 4000 mm | белый
10780400906 | 4000 mm | серебристый
10780400721 | 4000 mm | черный
10780300910 | 3000 mm | белый
10780300906 | 3000 mm | серебристый
10780300721 | 3000 mm | черный
10780200910 | 2000 mm | белый
10780200906 | 2000 mm | серебристый
10780200721 | 2000 mm | черный
10780100910 | 1000 mm | белый
10780100906 | 1000 mm | серебристый
10780100721 | 1000 mm | черный


Технические характеристики

• Материал: экструдированный алюминиевый профиль.
• Максимальная длина профиля: 5000 mm.
• Доступные покрытия: черный, серебристый, белый (лакированные).
• Крышка для непрямого света: прозрачная пластиковая крышка.
• Опции управления: ON/OFF и DALI; опциональный интерфейс DALI.
• Аварийная функция: опциональные интегрированные аварийные модули (Inotec); питание через control.x.
• Питающая проводка: control.x кабели 5- или 7-контактные.
• Uplights: 1172 / 1472 / 1772 mm; 18 W / 23 W / 26 W; 3000 K или 4000 K; CRI > 90.
• Downlights: несколько уровней мощности и оптики; CRI > 90.
• Головки прожекторов: опции ak.tina с вращением и наклоном; широкая или узкая оптика; несколько цветовых температур; CRI > 90.
