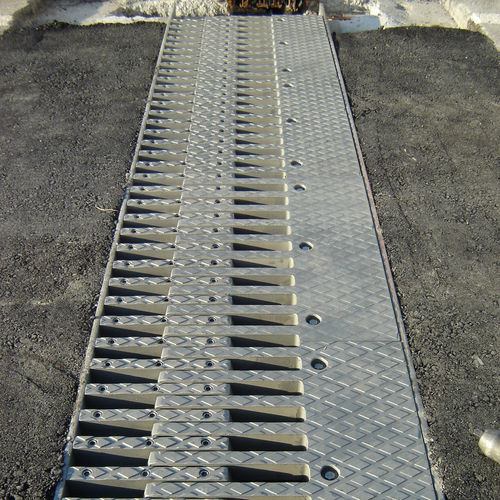

Компенсационный шов из стали TENSA-FINGER GF

для строительства мостамодульный

Принцип действия Скользяще-пальчиковые деформационные швы mageba TENSA®FINGER GF обеспечивают перемещения до 1.000 мм и более. Пальчиковые пластины шва опираются на закладные конструкции шва, закреплённые в торцах основных конструкций и имеющие специальные кромки для подключения к гидроизоляции плиты. Дренажный канал, подвешенный под швом за кронштейны в крайних профилях, подключён к дренажной системе моста. Пальчиковые пластины постоянно прижаты к скользящей поверхности пружинами из нержавеющей стали, что препятствует их выступанию над проезжей поверхностью при перемещениях и поворотах пролётного строения. Шарнирная подвеска пластин, по сравнению с консольно-пальчиковыми швами, минимизирует передаваемые на основные конструкции моменты. Расположение пальцев по ходу движения транспорта делает эти швы малошумными и особо комфортными для езды. Применение Скользяще-пальчиковые деформационные швы TENSA®FINGER GF предусмотрены для использования в тяжёлых условиях движения. Система сконструирована на модульной основе, индивидуальные пальчиковые пластины могут быть заменены при необходимости. Основное преимущество по сравнению с консольно-пальчиковыми швами – значительное уменьшение нагрузочного момента на опорные узлы и ещё более плавный проезд.
