Электрический теплый пол 120308

коммерческийдля бетонного поладля наружного применения

Обзор
Решение для подогрева больших наружных поверхностей (погрузочные площадки, проезды парковок), где требуется предотвращение образования снега/льда и обеспечение безопасности. MAGNUM Outdoor Cable может фиксироваться непосредственно на арматуре до заливки песчаного слоя, бетона или асфальта.

Состав системы
Полная система, включающая нагревательный кабель MAGNUM, два датчика влажности в сочетании с измерением наружной температуры и специализированный распределительный шкаф, изготовленный под требования проекта по мощности.

Конструкция и защита кабеля
Питающий кабель интегрально соединён с резистивным сердечником. Алюминиевая армирующая оболочка защищает резистивные элементы от механических повреждений и обеспечивает экранирование от ЭМС, предотвращая помехи мобильным телефонам, электрическим воротам/гаражным воротам и системам безопасности.
Кабель оснащён внутренней изоляцией XLPE и наружной оболочкой из химически стойкого PVC.

Комплектные системы
Герметичные распределительные шкафы (IP-65) изготавливаются и подбираются в зависимости от количества кабелей/матов и установленной мощности. Для крупных объектов шкафы можно расширить модулируемыми регуляторами мощности до 50 кВт для предотвращения пиковых нагрузок и экономии энергии. Системы реализуются на 230 В и 400 В.

Монтаж

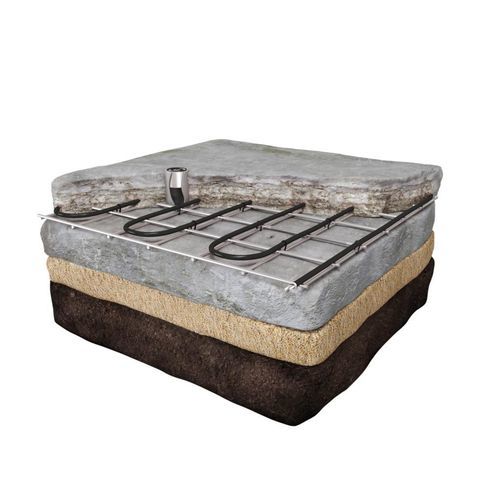

Системы MAGNUM Outdoor рассчитываются и проектируются под заказ. Кабели фиксируются непосредственно на арматуре перед заливкой песчаного слоя, бетона или асфальта.

Варианты продукции (таблица)
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

Технические характеристики (таблица)
Песчаная подушка + плитка - V
Бетон - V
Холодный асфальт - X
Асфальт < 240°C - X
Внутренняя оболочка - XLPE
Внешняя оболочка - PVC
Длина соединительного провода - 4 m
Мощность - 30 Watt/m
Напряжение подключения - 230 V/50Hz
Сертификация - IEC 800, CE, VDE, IPX7
Гарантия - 10 лет

Технические данные

• Мощность 30 Watt/m
• Кабели доступны от 300 до 4200 Watt
• Напряжение подключения 230 V/50Hz
• Стандарты IEC 800 и CE
• Сертификация VDE
• Степень защиты IPX7
• Изоляция жилы XLPE
