Электрический теплый пол 125006

промышленныйдля наружного применения

Обзор

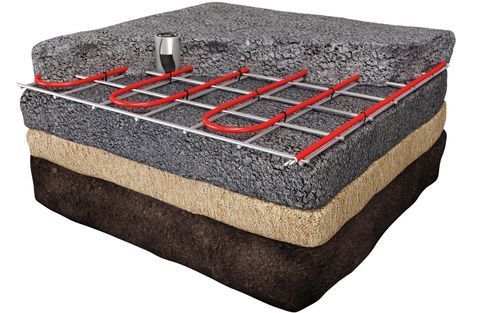

Предназначен для крупных мощёных площадей, таких как грузовые доки, пандусы и въезды, где требуется надежное удаление льда. Кабель MAGNUM Outdoor фиксируется непосредственно на армирующей сетке перед укладкой песчаной подушки, бетона или асфальта. MAGNUM Outdoor поставляется как комплексная система, включающая нагревательный кабель, два датчика (влажность + наружная температура) и изготовленный на заказ герметичный шкаф управления.

Конструкция и материалы
Питающий проводник уникально соединён с резистивной жилой. Алюминиевая армирующая оболочка защищает резистивные жилы от механических повреждений и обеспечивает EMC-экранирование, предотвращая помехи мобильным телефонам, электроприводным воротам/дверям и системам безопасности. Кабель имеет внутренние оболочки из PTFE (тефлон) и внешнюю оболочку из химически стойкого PVC.

Комплексные системы
Установки MAGNUM Outdoor рассчитываются и проектируются под заказ. Герметичный шкаф управления (IP-65) изготавливается и подбирается по размеру в соответствии с количеством кабелей/матов и мощностью. Для крупных проектов шкаф может быть расширен модулирующими регуляторами мощности до 50 кВт для предотвращения пиковых нагрузок и экономии энергии. Система может быть реализована как для 230 В, так и для 400 В.

Доступные модели / длины и электрические данные
Art.nr. | Длина | Длина соединительного провода | Мощность | Вольт | Амперы | Ом
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

Технические характеристики (применение и материалы)
Песчаная подушка + плитка: V
Бетон: V
Холодный асфальт: V (раскатанная укладка!)
Асфальт до < 240°C: V (раскатанная укладка!)
Внутренний покров: PTFE (тефлон)
Внешний покров: PVC
Длина соединительного провода: 10 m
Мощность: 30 Watt/m
Напряжение подключения: 230 V/50Hz
Сертификация: IEC 800, CE, IPX7, VDE
Гарантия: 10 лет

Технические детали

• Плотность мощности: 30 Watt/m
• Доступные мощности кабелей: 600–3400 Watt
• Напряжение подключения: 230 V/50Hz (возможна реализация и для 400 V)
• Стандарты: IEC 800 и CE
• Сертификация: ISO 9001
• Класс защиты: IPX7
• Изоляция сердечника: PTFE (тефлон)
• Подходит для раскатанного мастичного асфальта до 240°C

Методы установки (комплексные системы)
Системы MAGNUM Outdoor рассчитываются и проектируются под заказ. Кабель фиксируется на армирующей сетке перед заливкой песчаной подушки, бетона или асфальта; при необходимости допускается раскатанная укладка мастичного асфальта.

Гарантия
Кабель MAGNUM Outdoor имеет 10-летнюю гарантию на электрическую функцию кабеля.

Характеристики / технические спецификации

• Предназначение: грузовые доки, въезды, пандусы парковок и другие большие наружные мощёные площади
• Метод нагрева: фиксированная система нагревательных кабелей, встроенная в песчаную подушку, бетон или асфальт
• Конструкция кабеля: резистивная жила с алюминиевой армирующей оболочкой, внутренняя оболочка PTFE, внешняя оболочка PVC
• Датчики: две сенсорные единицы, измеряющие влажность в сочетании с наружной температурой
• Управление: герметичные шкафы управления на заказ (IP-65), расширяемые модулирующими регуляторами до 50 кВт
• Напряжение: 230 V/50 Hz (возможна реализация в 230 V и 400 V)
• Плотность мощности: 30 W/m, мощность отдельных кабелей от 600 W до 3400 W
• Рабочая температура асфальта: подходит для раскатанного мастичного асфальта до 240°C
• Стандарты и сертификации: IEC 800, CE, IPX7, VDE, ISO 9001
• Гарантия: 10 лет на электрическую функцию
