Распределительный щиток для поверхностного монтажа 900004для профессионального использованиядля наружного примененияоборудованный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Экспозиция
- для поверхностного монтажа
- Место установки
- для профессионального использования, для наружного применения
- Тип
- оборудованный
- Другие характеристики
- герметичный
- Высота
160 mm, 200 mm, 253 mm
(6,3 in, 7,9 in, 10 in)- Ширина
430 mm, 500 mm, 700 mm
(16,9 in, 19,7 in, 27,6 in)- Глубина
310 mm, 400 mm, 520 mm
(12,2 in, 15,7 in, 20,5 in)
Описание
Обзор продукта

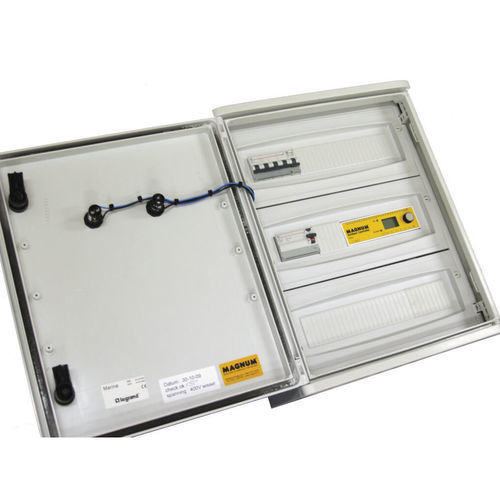

Полностью герметичные уличные распределительные шкафы, изготовленные и укомплектованные в соответствии с количеством кабелей/нагревательных матов и требуемой мощностью. Шкафы доступны для систем 230 В и 400 В и собираются под требования проекта.
Соединительная коробка

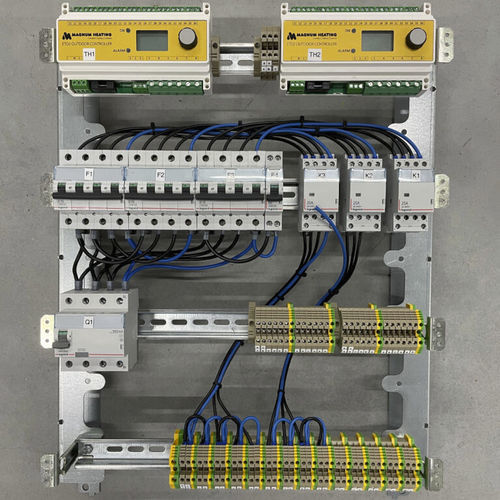

Распределительные шкафы комплектуются на заказ для каждого проекта. Стандартная версия (в соответствии с NEN1010) оснащена герметичными вводами кабелей, магнитными цепями (реле), автоматическими выключателями, устройствами защитного отключения (УЗО), клеммными колодками для упрощённого подключения силовых и нагревательных кабелей, а также специальными наружными датчиками. Монтаж должен выполняться в соответствии со схемой, приведённой в шкафу.
Доступные модели
Art.nr. | Description | kW | Габариты шкафа | Единица | Примечания
900004 | MAGNUM Outdoor control cabinet | 3,6 кВт | 430 x 310 x 160 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 кВт | 500 x 400 x 200 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 кВт | 500 x 400 x 200 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
Технические характеристики
ETO2-4550 DIN-рейка | Термостат 0°C / +5°C 230 В
2x ETOG-56 Датчики | Влажность и температура
Бесконтактные контакты | 3 x 16 A
Требуемые соленоидные цепи (реле) | 230 В / 400 В
Требуемые автоматические выключатели | 16 A
Клеммы подключения | Для крепления силовых кабелей
Индикаторы | По исполнению единицы
Гарантия | 2 года
Технические особенности
Полностью герметичные уличные распределительные шкафы, изготовленные и укомплектованные в соответствии с количеством кабелей/нагревательных матов и требуемой мощностью. Шкафы доступны для систем 230 В и 400 В и собираются под требования проекта.
Соединительная коробка
Распределительные шкафы комплектуются на заказ для каждого проекта. Стандартная версия (в соответствии с NEN1010) оснащена герметичными вводами кабелей, магнитными цепями (реле), автоматическими выключателями, устройствами защитного отключения (УЗО), клеммными колодками для упрощённого подключения силовых и нагревательных кабелей, а также специальными наружными датчиками. Монтаж должен выполняться в соответствии со схемой, приведённой в шкафу.
Доступные модели
Art.nr. | Description | kW | Габариты шкафа | Единица | Примечания
900004 | MAGNUM Outdoor control cabinet | 3,6 кВт | 430 x 310 x 160 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 кВт | 500 x 400 x 200 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 кВт | 500 x 400 x 200 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 кВт | 700 x 520 x 253 mm | шт./1 | вкл. термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
Технические характеристики
ETO2-4550 DIN-рейка | Термостат 0°C / +5°C 230 В
2x ETOG-56 Датчики | Влажность и температура
Бесконтактные контакты | 3 x 16 A
Требуемые соленоидные цепи (реле) | 230 В / 400 В
Требуемые автоматические выключатели | 16 A
Клеммы подключения | Для крепления силовых кабелей
Индикаторы | По исполнению единицы
Гарантия | 2 года
Технические особенности
- Герметичные распределительные шкафы, сборка по проекту
- Подходят для систем 230 В и 400 В
- Стандартное оборудование: герметичные вводы кабелей, магнитные цепи (реле), автоматические выключатели, УЗО, клеммные колодки
- Указанные модели включают термостат ETO2-4550 на DIN-рейке и 2x датчика ETOG-56
- Бесконтактные контакты: 3 x 16 A
- Требуемые автоматические выключатели: 16 A
- Доступные габариты корпуса: 430 x 310 x 160 mm; 500 x 400 x 200 mm; 700 x 520 x 253 mm
- Варианты мощности: 3,6 кВт; 10 кВт; 20 кВт; 30 кВт; 40 кВт; 50 кВт
- Гарантия: 2 года
